TL-MR3420迅速配备手册
序言
TL-MR3420是一款新一代的3G有线路由器，兼容流行的3G风格——CDMA2000（中国电信网），WCDMA（联通），TD-SCDMA（中国移动通信）。根据运用该机器设备能够达到多的人共享资源3G移动无线宽带的目地，而且这款3G有线路由器还适用3G移动无线宽带和有线宽带一键备份作用。适用可选四种方式之一：3G优先选择，仅用3G，wan优先选择，仅用wan，配备更为灵便。
下边详细介绍TL-MR3420的迅速配备方式。
1. PC的数据网络基本参数
1.1 Windows XP系统软件下的数据网络基本参数
1.1.1 手动式设置网络主要参数

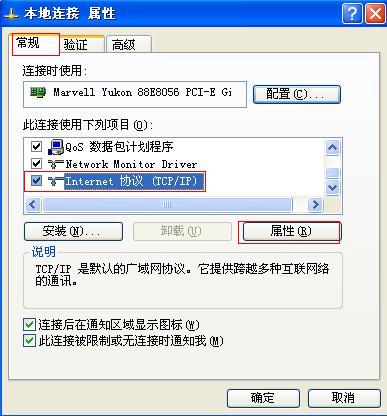

电脑鼠标右键单击桌面上“网上邻居”，挑选 “特性”。挑选联接3G无线路由器的网口相匹配的“宽带连接”，右键单击该“宽带连接”，挑选“特性”。单击点击“基本”菜单栏中的“Internet协议书（TCP/IP）”，点一下“特性”。

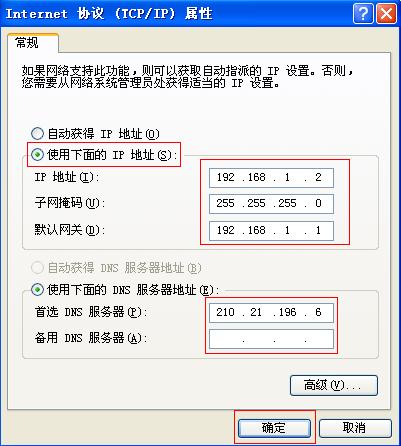

挑选“应用下边的IP地址”，填写IP地址：192.168.1.2，子网掩码：255.255.255.0，默认网关：192.168.1.1；在“应用下边的DNS服务器ip”中填写本地DNS服务器ip，如不清楚可资询本地网络供应商。
1.1.2 全自动获得互联网主要参数

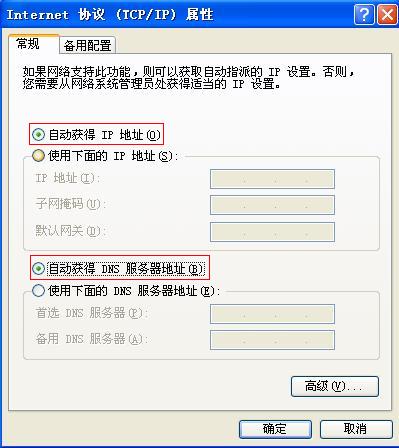

在如下图所显示页面挑选“全自动得到IP地址”，PC全自动得到IP地址与DNS服务器ip，TL-MR3420的DHCP网络服务器默认设置打开，能够 自行为PC分派IP地址。
1.2 Windows5系统下的数据网络基本参数
1.2.1 手动式设置网络主要参数

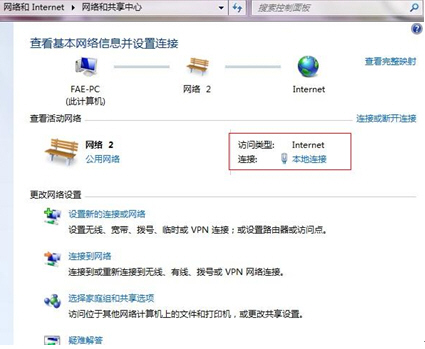

右键单击桌面上“互联网”挑选“特性”，开启如下图所显示页面。

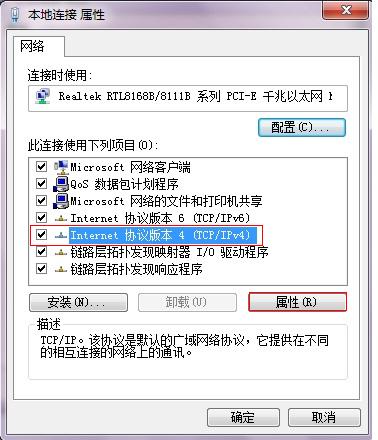

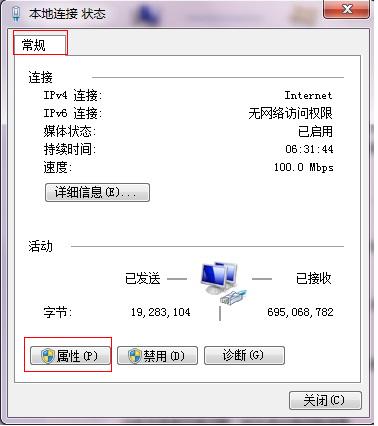

点一下“宽带连接”，发生如下图所显示页面，点一下“特性”。
挑选“Internet 协议书版本号4（TCP/IPv4）”，点一下“特性”。

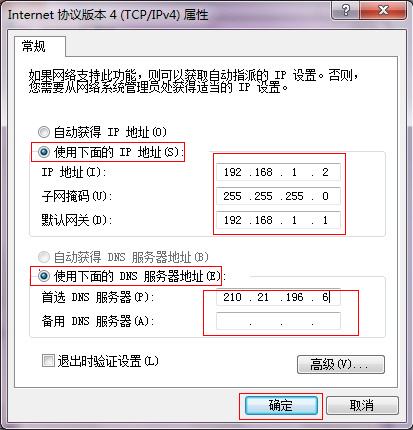

挑选“应用下边的IP地址”，填写IP地址：192.168.1.2，子网掩码：255.255.255.0，默认网关：192.168.1.1；在“应用下边的DNS服务器ip”中填写本地DNS服务器ip，如不清楚可资询本地网络供应商。
1.2.2 全自动获得互联网主要参数

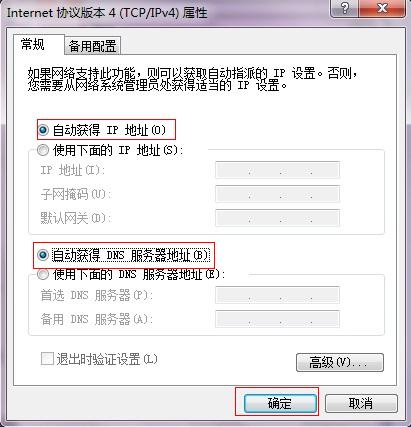

在如下图所显示页面挑选“全自动得到IP地址”，PC全自动得到IP地址与DNS服务器ip，TL-MR3420的DHCP网络服务器默认设置打开，能够 自行为PC分派IP地址。
2. TL-MR3420快捷设置
2.1 鉴别流量卡
设定好电脑上的互联网主要参数后，将3G无线上网卡插在MR3420的USB插孔上，开启浏览器工具，在地址栏键入“192.168.1.1”，在弹出来的登录名和登陆密码文本框中键入登录名：admin，登陆密码：admin，点一下“明确”，进到管理方法主界面。

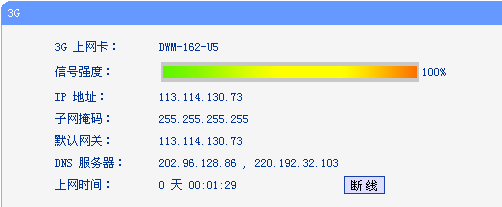

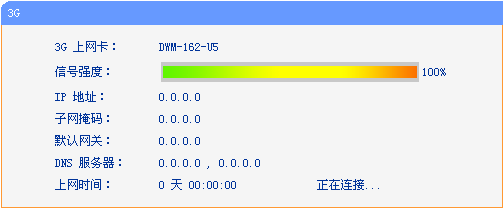

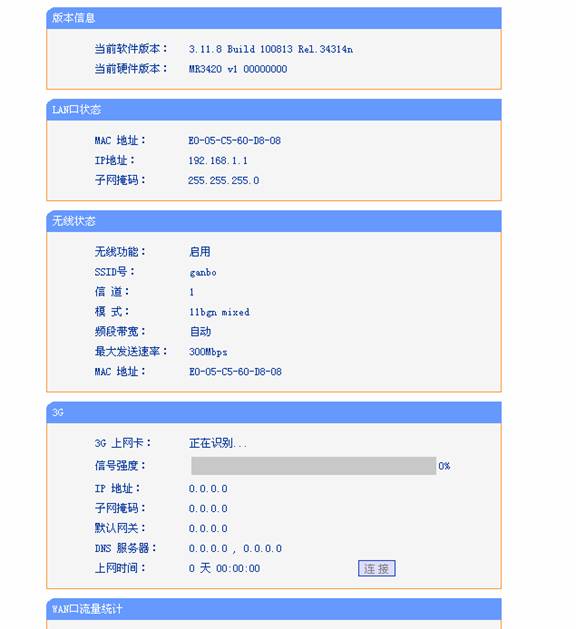

开启“运作情况”——“3G”，“3G流量卡”一般会展示已经鉴别，请稍加等候，约20秒。假如可以鉴别并表明3G流量卡的型号规格，如下图所显示页面，就可以立即跳至3.2章节目录。

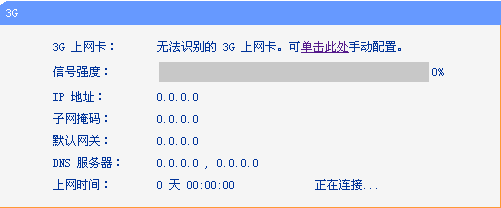

若不可以鉴别3G流量卡，如下所示所显示页面，大家就必须手动式加载3G无线上网卡相匹配的BIN文件。BIN文件能够 在TP-LINK网址上免费下载。假如您在TP-LINK网址www.tp-link.com.cn沒有寻找您的网口型号规格相匹配的BIN文件，请拨通TP-LINK技术咨询电话400-8863400，大家的技术员将为您给予服务支持。若在TP-LINK网址寻找并安装了您的3G网口相匹配的BIN文件，请依照下列流程完成实际操作。

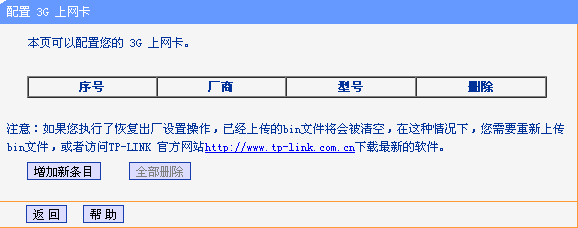

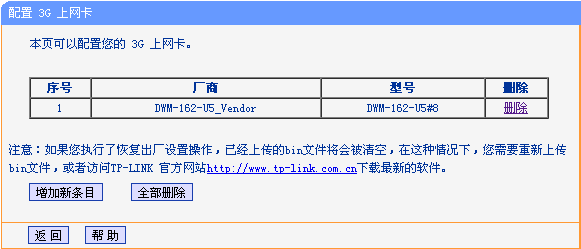

最先点一下图中中的“点击这里”，发生“配备3G流量卡”网页页面，如下图所显示。
点一下“提升新内容”，发生下面的图所显示网页页面。

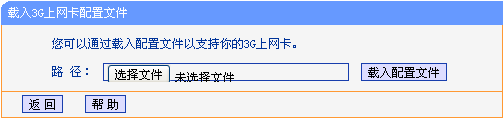

点一下“选择文件”访问到您下載的3G流量卡相匹配BIN文件地理位置，点一下“明确”，随后点一下“加载环境变量”，如下图所显示。
请等候1-3分钟，查询机器设备“运作情况”页面会表明早已鉴别的3G网口型号规格并表明网络信号。就可以逐渐配备网上有关的技术参数了。
2.2 配备网上主要参数
2.2.1 根据设置向导设定

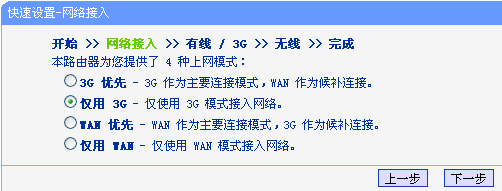

开启机器设备管理页面“192.168.1.1”，点一下“设置向导”，挑选“下一步”，机器设备可选择的有4 种网上方式：3G优先选择，仅用3G，WAN优先选择，仅用WAN。

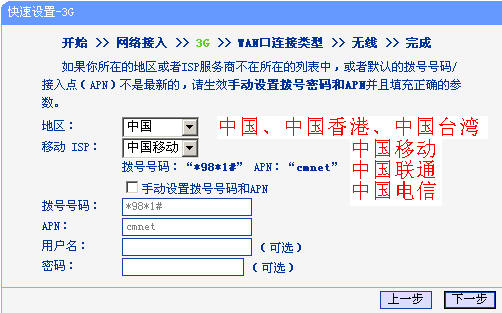

这儿大家挑选“仅用3G”，点一下“下一步”，配备3G拔号主要参数，地域挑选“我国”，挪动ISP：可选“中国电信网”，“中国移动通信”和“联通”（依据你的流量卡风格来挑选）。假如没法拔号取得成功，请您开启“系统软件”——“系统软件日志”网页页面，查询是不是有如下所示日志“3G Modem connecting error, please check the dial number and APN”，若有得话，您须要手动式设定账号和登陆密码（拔号号和APN不用变更），实际登录名和登陆密码如不清楚，能够 资询本地ISP服务提供商。
留意： TL-MR3420默认设置早已内嵌有中国电信网，挪动及中国联通拔号有关的主要参数，一般状况下只须要在图中所显示页面挑选ISP营运商就可以自行设定拔号号，APN登录名及登陆密码等信息内容。可是部份地方很有可能不一样，如出現以上拔号失败的报错，能够 资询营运商实际的登录名和登陆密码。

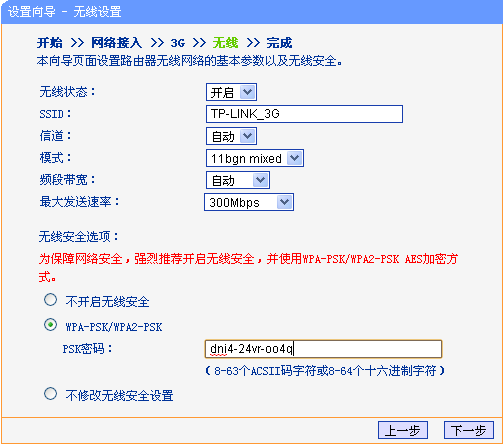

点一下“下一步”设定无线网络安全性。
无线网络情况：若无线路由器的无线网络作用，务必挑选打开，那样，wifi网络内的服务器才能够 连接并浏览有线网络。
SSID号：此项标志wifi网络的网络名称，可自由变更。
无线信道：此项用以挑选wifi网络工作中的频率段（1-13）。
方式：此项用以挑选无线路由器的工作模式，可选择的有11M网络带宽的802.11b方式，54M网络带宽的802.11g方式，300M的802.11n方式，802.11b/ g混合模式和802.11b/ g/n混合模式。
频段带宽：全自动，20MHz和40MHz。
较大 推送速度：默认设置就可以。
无线网络数据加密：为了更好地确保您的wifi网络不被别人非受权浏览，提议设定无线网络数据加密，强烈推荐加密算法为WPA-PSK/WPA2-PSK。

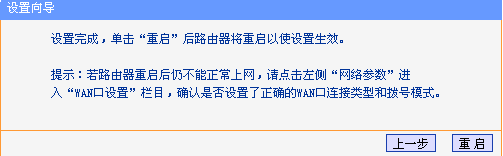

设定结束以后，点一下“下一步”，路由器重启，等候1-3分鐘，查询机器设备“运作情况”——“3G”，能够 看见无线路由器早已获得到IP地址等网上必不可少的主要参数，表明路由器拨号早已取得成功，这时您就可以一切正常网上了。
2.2.2 手动式设定

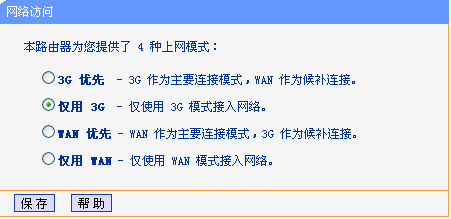

还可以不应用“设置向导”，能够 立即到“互联网主要参数”网页页面开展设定，点一下“互联网主要参数”—“互联网浏览”，挑选网上方式。

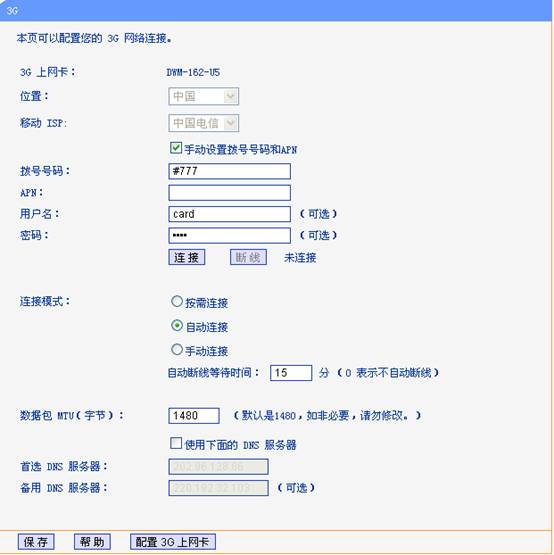

随后点一下“3G”，设定3G拔号需要的主要参数，设定完成以后，点一下储存。
查询机器设备“运作情况”——“3G”，能够 看见无线路由器早已获得到IP地址等网上必不可少的主要参数，表明路由器拨号早已取得成功，这时您就可以一切正常网上了。
