伴随着智能机、平板等移动互联用户的普及化，酒店餐厅、大型商场、饭店等很多的服务项目场地必须给用户给予完全免费Wi-Fi。对无线网络连接客户的验证和消息推送广告宣传信息内容变成此类公共性wifi网络的根本规定。
TL-AC1000适用Portal作用，验证方法灵便，可适用推广广告。文中根据典型性使用案例详细介绍Portal验证作用的运用与配备。

某大型商场必须完成无线网覆盖，为客户给予wifi网络连接，有下列要求：
1、消费者连接wifi网络后，网页页面跳转至登陆WEB网页页面，根据WEB网页页面消息推送广告宣传信息内容；
2、必须在WEB网页页面中填写准确的登录名和登陆密码，验证根据以后才可以网上。
依据客户真实要求，必须对AC、服务器虚拟机有关配备，文中配备主要参数参照下表。

留意：之上主要参数仅作参考，具体配备以真正环境监控系统为标准。

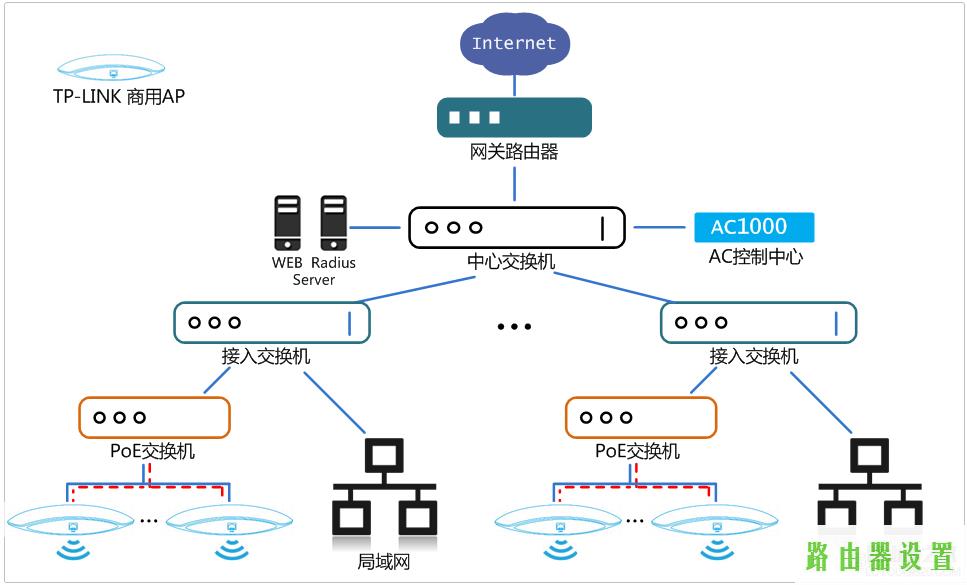

    依据用户需求，AC、AP及其服务器连接参照拓扑结构如下所示：

TL-AC1000操纵AP运用参照拓扑结构

    下列为Portal服务项目的配制流程，能够 点一下参照相匹配流程：

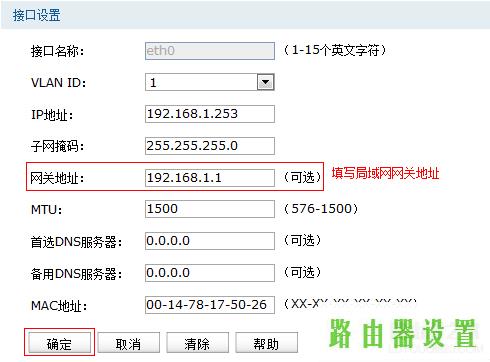

为了更好地保证AC与WEB网络服务器、验证网络服务器可以一切正常通讯，必须给AC管理方法插口配备网关ip。
设定方式 ：在 基本上设定 >> 插口设定 中设定管理方法插口，填好互联网中恰当的网关ip（网关ip无线路由器的IP地址）。

    留意：假如网关地址与AC管理方法IP地址没有同一网段，能够改动AC的管理方法IP地址。

1、加上SSID

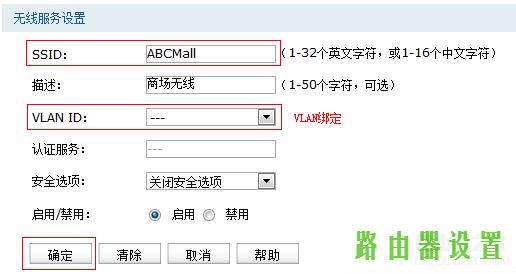

在AC的管理方法页面 无线管理 >> 无线网络服务项目 中，增加无线网络SSID，VLAN ID 设定为不关联（—）。

2、无线设置关联到AP
在 无线管理 >> 无线网络服务项目 中选定SSID（ABCMall），点一下 频射关联 按键。

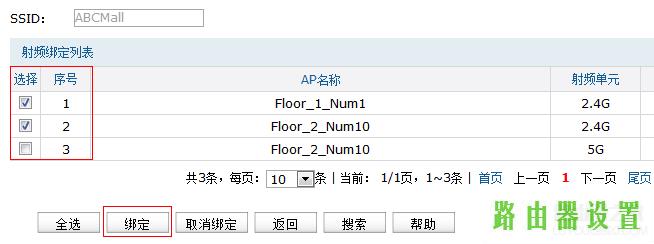

在 频射关联目录 中，挑选必须关联AP，点一下 关联。

挑选WEB服务器类型：

AC内嵌WEB网络服务器：TL-AC1000内置WEB网络服务器，要是没有构建常用的WEB网络服务器，能够应用内嵌端口设置验证页面。
外界WEB网络服务器：已构建好的专用型WEB网络服务器。
应用AC内嵌WEB网络服务器

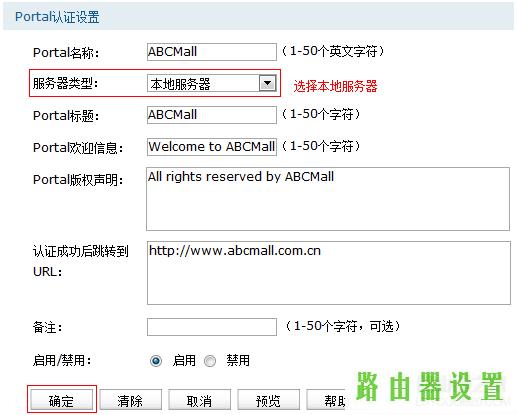

AC管理方法页面中挑选 验证管理方法 >> Portal验证，设定Portal名字、文章标题、服务器类型及其其它信息内容。服务器类型 挑选 本地服务器，文章标题、热烈欢迎信息内容及其版权声明依据具体要求加上，进行后点一下 明确 增加。

根据AC內部Portal网络服务器的验证页面浏览：

应用外界WEB网络服务器
1、Portal服务项目设定

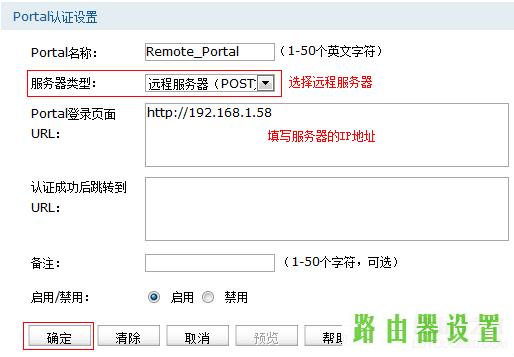

AC管理方法页面 验证管理方法 >> Portal验证 中， 服务器类型 挑选 虚拟服务器（POST方法），在Portal登陆页面URL中填好WEB网络服务器的IP地址，文中为http：//192.168.1.58。

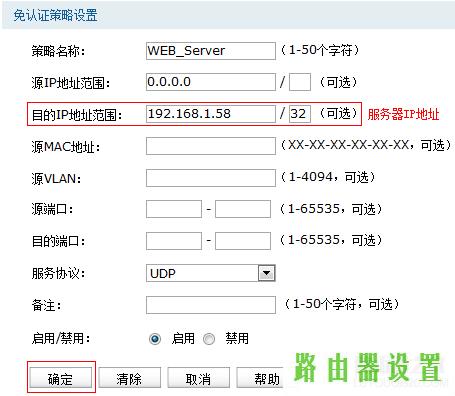

2、免验证对策设定
在AC管理方法页面 验证管理方法 >> Portal验证 >> 免验证对策 中，目地IP详细地址范畴 填好外界WEB网络服务器的IP地址。

    留意：目地详细地址范畴依据具体要求，还可以加上推广广告网络服务器的IP地址。

挑选验证服务器类型：

AC内嵌验证网络服务器：TL-AC1000内置验证网络服务器，要是没有构建常用的验证网络服务器，能够应用内嵌端口设置认证服务。
外界验证网络服务器：构建的专用型验证网络服务器，如Radius、LDAP、AD等网络服务器。
应用AC内嵌验证网络服务器

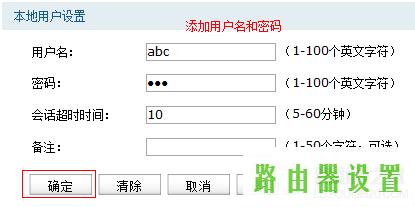

1、新创建登录名和登陆密码
在AC管理方法页面 验证管理方法 >> 用户账户 中，按要求加上登录名、登陆密码。

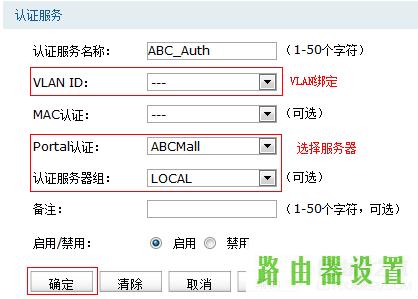

2、关系验证信息内容
在 验证管理方法 >> 认证服务 中，Portal验证 设定为上一步设定的WEB网络服务器，验证网络服务器组 挑选 LOCAL，VLAN ID与安装的SSID关联VLAN同样。

        留意：如果有好几个SSID均必须关联，则必须加上好几条认证服务对策。
应用外界验证网络服务器

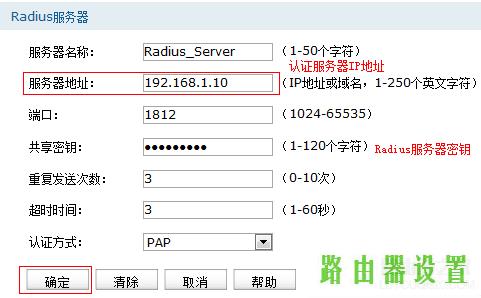

1、Radius设定
在AC管理方法页面 验证管理方法 >> 验证网络服务器 >> Radius 中，网络服务器IP详细地址 为Radius网络服务器的IP地址， 共享资源密匙即Radius网络服务器密匙。

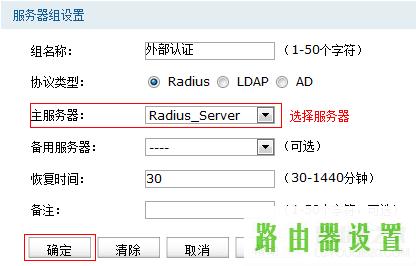

2、网络服务器组设定
在 验证管理方法 >> 验证网络服务器 >> 网络服务器组 中，挑选协议类型为 Radius，主网络服务器 挑选上一步设定的Radius。

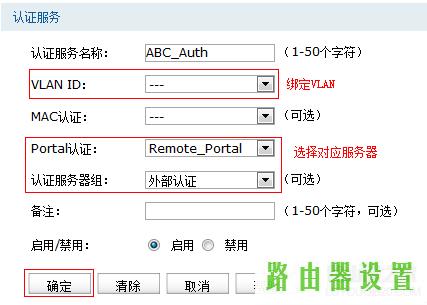

3、关系验证信息内容
挑选 验证管理方法 >> 认证服务，Portal验证 选择项挑选已安装的WEB网络服务器内容，验证网络服务器组 挑选上一步设定好的网络服务器组。

以上内容配备结束，AC的Portal认证服务设定取得成功，能够试着下一步。

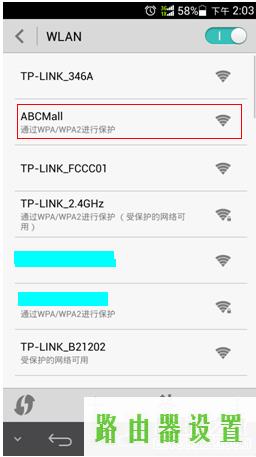

1、手机客户端联接wifi网络
    无线网络终端设备检索到ABCMall后，点一下联接，如下图：

2、键入验证信息内容

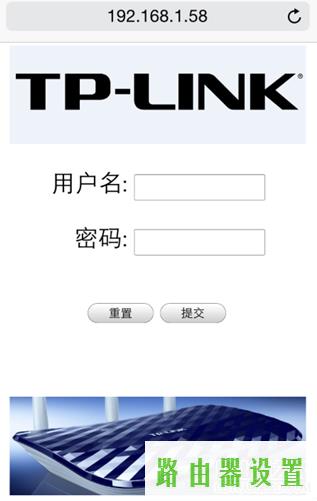

浏览器打开后，会弹出来Portal验证网页页面，在网页中键入登录名、登陆密码，点一下 递交，如下所示：

        留意：该网页页面是应用WEB网络服务器制做的网页页面，仅作参考。
3、验证取得成功

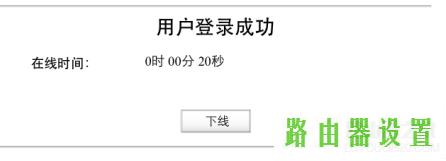

验证完成后，提醒取得成功页面

表明：假如必须短消息动态口令验证、身份证号验证，能够在常用的WEB网络服务器上完成。
