环境
多WAN口无线路由器能够具有累加网络带宽、链接备份数据等功效。在现实日常生活多WAN口无线路由器获得了普遍的运用，可是因为端口号总数限定，具体的日常生活一般仅能应用双WAN口、三WAN口开展通讯等。TL-ER6520G可在一个物理学端口号上区划好几个虚似子插口，能够一起向好几个猫开展拔号实际操作，在一个物理学端口号上完成多WAN口无线路由器的作用。
网络拓扑结构

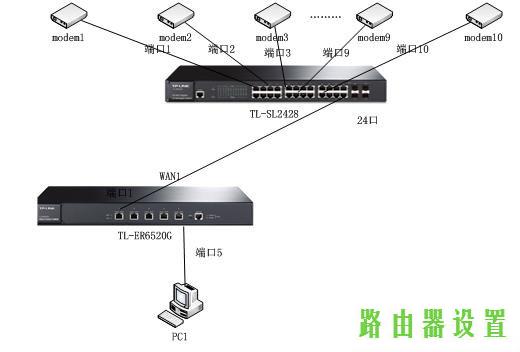

如下图所显示，TL-ER6520G的WAN1口接进前面网络交换机的24端口号，网络交换机的1-10端口号接了10台调制调解器，可根据设定完成在WAN1口与此同时拨打这10条路线。
在TL-ER6520G里的设定

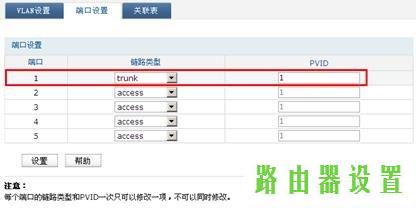

1、校准无线路由器，手动式配备PC1的IP地址、网关ip、子网掩码等主要参数，进入路由器管理方法页面。在基础设定–端口里设定端口号1的链接种类为trunk。

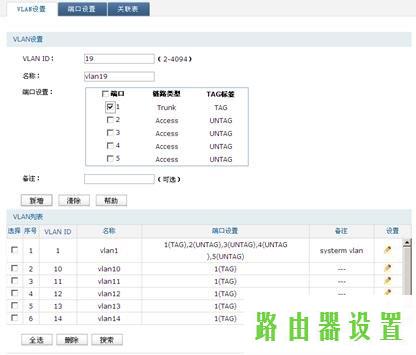

2、在基础设定—VLAN设定里加上VLAN10-20，端口号都设定为1。
3、在基础设定—区间设定里加上区间WAN1。

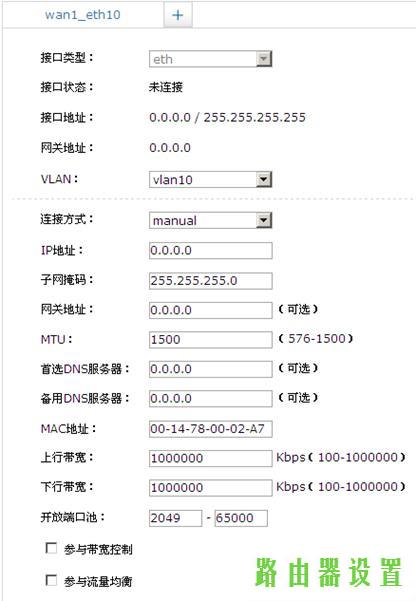

4. 在区间WAN1里加上eth插口wan1_eth10，vlan ID为10。

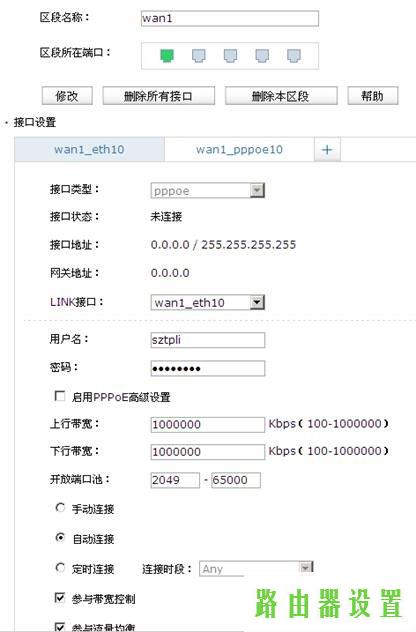

5、在WAN1区间新创建pppoe插口wan1_pppoe10，LINK插口为wan1_eth10,键入宽带运营商给予的登录名和登陆密码，点一下储存。

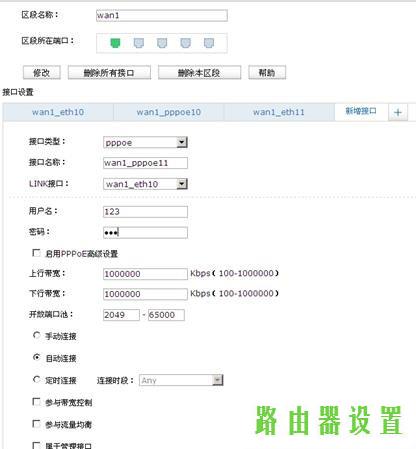

6、先后新建eth端口号wan1_eth11—wan1_eth19,vlan ID先后为11—19。新创建pppoe插口wan1_pppoe11—wan1_pppoe19,link插口先后为wan1_eth11—wan1_eth19，各自键入营运商带来的登录名和登陆密码，点一下储存。

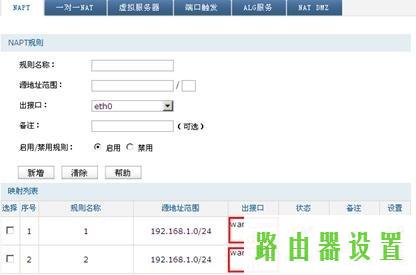

7、在传送操纵—NAT设定里加上10条NAPT内容，服务器ip全是LAN详细地址段，出插口先后为wan1_pppoe10—wan1_pppoe19。
交换机设置

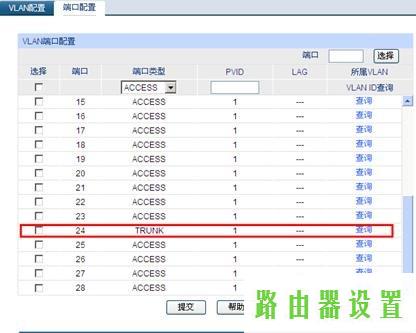

1、进到TL-SL2428管理方法页面，在VLAN—端口里设定24号端口号的端口号种类为TRUNK。

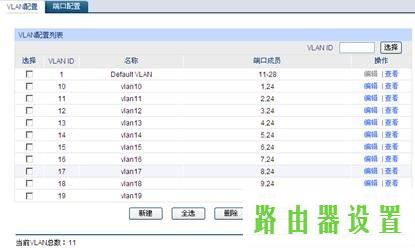

2、在VLAN—VLAN配备里加上vlan10,端口号为1、24；vlan11,端口号为2、24；vlan12,端口号为3、24；vlan13,端口号为4、24；vlan14,端口号为5、24；vlan15,端口号为6、24；vlan16,端口号为7、24；vlan17,端口号为8、24；vlan18,端口号为9、24；vlan19,端口号为10、24。
这时，就可以在路由的WAN1口一切正常开展拔号了。
