TL-ER6110/6120是TP-LINK致力于公司使用而研发的VPN无线路由器，具有强劲的信息处理工作能力，而且适用多种多样的系统作用，包含VPN、IP/MAC 详细地址关联、普遍进攻安全防护、密钥管理目录、QQ/MSN/迅雷资源/金融平台限定、IP带宽控制、线程数限定及电子公告等作用，合适公司、住宅小区、酒店餐厅等建立安全性、高效率、易管理方法的互联网。
要求详细介绍

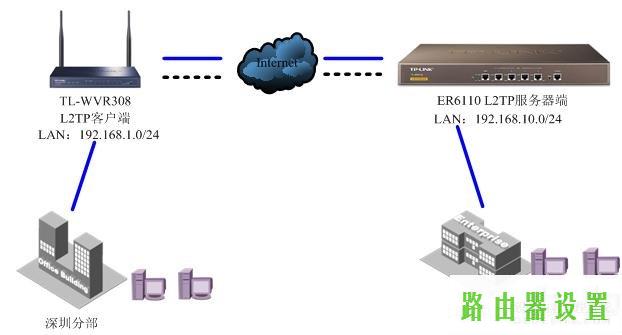

某公司公司总部坐落于北京市，各分部在深圳市，现必须建立一个互联网，深圳市的职工都可以安全性的浏览企业內部邮箱服务器和文件服务器，文中将根据一个案例来展现TL-ER6120与TL-WVR300的解决方法和配备全过程。
1. 服务端（TL-ER6110）的设定：
1）进到监管页面，设定LAN口子网（与手机客户端没有同一个子网），本例应用LAN 子网为192.168.10.0/24
2）WAN口设定：静态数据ip方法网上或是PPPoE方法网上（如果是PPPoE方法，必须申请办理动态域名）。
3）L2TP的设定：

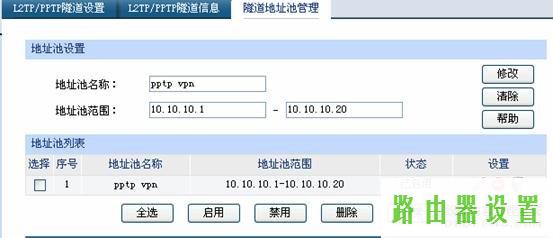

A.VPN—–>PPTP/L2TP—–>隧道施工详细地址池管理方法:创建隧道施工详细地址池(L2TP vpn隧道施工通讯时应用的ip详细地址):

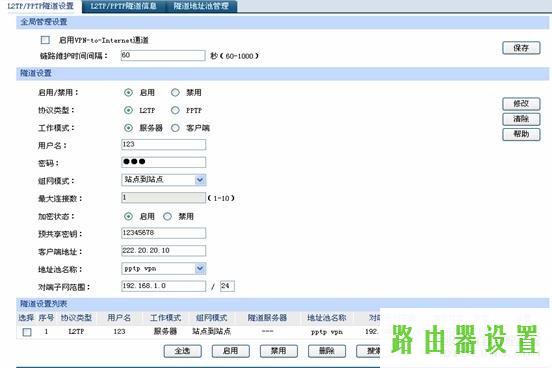

B.设定L2TP VPN网络服务器:
配备表明
工作模式：网络服务器。
登录名：手机客户端与服务端创建连结的登录名。
登陆密码：手机客户端与服务端创建连结的登陆密码。
组网方案方式：网站到网站。
最大连接数：这类方式下不可以填好（PC到网站的策略时能够填好1-10）。数据加密情况：开启（不开启比较好配备）。
预共享资源密匙：vpn数据库加密的密匙。
手机客户端详细地址：手机客户端wan口详细地址。
详细地址池名字：便是A流程创建的隧道施工详细地址池，挑选就可以。
对接线端子网范畴：手机客户端LAN口的子网（手机客户端与服务端LAN嘴部能同子网）。
2. 手机客户端（TL-WVR308）的设定：
1）进到监管页面，设定LAN口子网（与服务端没有同一个子网），本例中设定的LAN口IP为
2）WAN口设定：静态数据ip方法网上或是PPPoE方法网上。

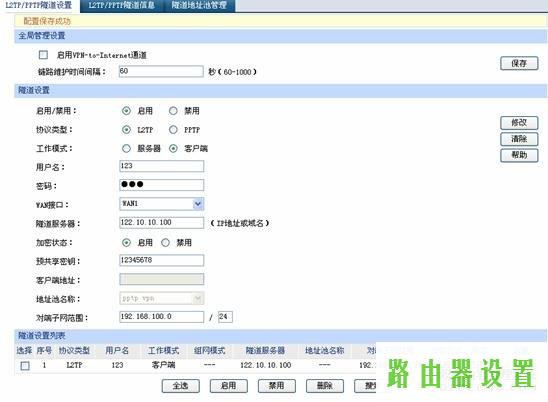

3）L2TP的设定：
配备表明
工作模式：手机客户端。
登录名：服务端设定的登录名。
登陆密码：服务端设定的登陆密码。
WAN口：早已设定网上的WAN口。
隧道施工网络服务器：网络服务器WAN口详细地址或是填好网站域名：比如：vs.yueshen.gd（服务端申请办理的动态性花生壳域名）。
数据加密情况：开启。
预共享资源密匙：填入服务端设定的共享资源密匙就可以。
对接线端子网范畴：服务端LAN口的子网（服务端和手机客户端LAN口详细地址不可以在同一个子网）。
3. 手机客户端和服务端内容创建后，都挑选开启，取得成功创建后在服务端和服务端的L2TP/L2TP隧道施工信息内容里将有内容：

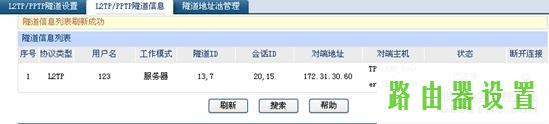

服务端：

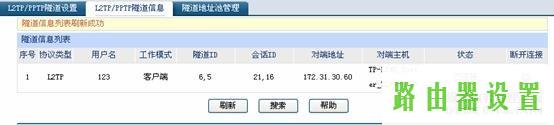

手机客户端：
注：假如内容早已创建好，可是在PPTP/L2TP隧道施工信息内容中无条目地清查方式 ：
1）互ping对端WAN口详细地址（划掉“服务器防火墙”—–>“进攻安全防护”中的开启wan口防ping），是不是可以ping通。
2）假如服务端是PPPoE上网方式，查询动态性解析域名是不是恰当，分析出去的是不是服务端的wan口详细地址，dos指令：nslookup vs.yueshen.gd。
