TD-8820迅速安裝手册
应用ADSLModem网上必须的非常简单配备为：一台配有RJ45插口以太网接口网口的PC.一条已启用的ADSL宽带网络路线.一台TD-8820。安裝前请确定您PC的网口可常规应用。如今，您能够按照本手册迅速配备TD-8820网上。
一 硬件配置安裝
1. 将入户口网络线连接视频语音分离设备的LINE口，话机与分离设备的PHONE口相接，ADSL Modem网络线插口与分离设备MODEM口相接。
2. 把网络线一端的网线水晶头收到ADSL Modem的LAN（RJ45）插口，另一端收到电子计算机网口。
3. 联接好适配器，确保设施的主机电源开启（开关电源按键按住）。
4. 接入主机电源后，ADSL Modem会开展复位，复位成功后，LAN灯为翠绿色长亮，闪动说明LAN有传输数据，如果不亮可能是网络线或是网口有什么问题，请开展对应的查验。ADSL灯为翠绿色长亮，闪动则意味着已经与局端设备连接，请等候。
二 PC的设定

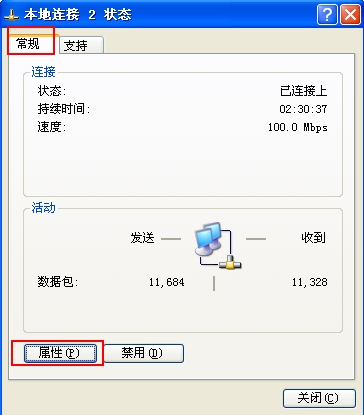

1.手动式特定IP：假如您采用的是Windows 2000/XP电脑操作系统，进到电脑操作系统后，请点一下工具栏的“逐渐”-“设定”-“操作面板”，双击鼠标“数据连接”标志，随后挑选联接ADSL Modem的网口相匹配的“宽带连接”。

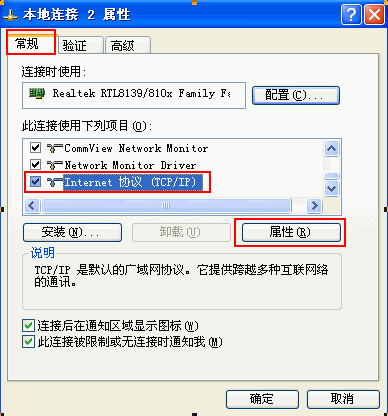

挑选“特性”-“基本”-“Internet协议书（TCP/IP）”，点一下“特性”。

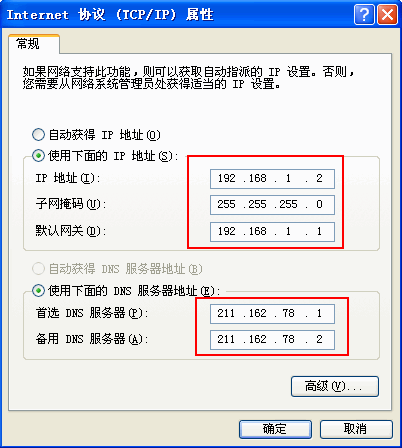

填写IP地址192.168.1.2，子网掩码255.255.255.0，默认网关192.168.1.1。
留意：在 “应用下边的DNS服务器ip”中填写本地的DNS服务器ip，如不清楚请资询本地服务提供商。
2.动态性获得IP：让服务器全自动得到IP地址，TD-8820 DHCP网络服务器默认设置打开，能够为服务器分派IP地址。
留意：若您的操作系统为Windows Vista，设定方式略微不一样，详尽见下边表明。
（1）手动式设定Windows Vista 互联网主要参数方式：
鼠标右键桌面上”互联网” -“特性”，在网络安全管理侧栏挑选“管理方法数据连接”，如下图所显示：

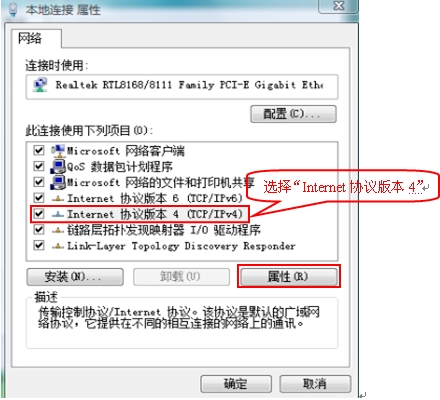

随后挑选联接ADSL Modem的网口相匹配的“宽带连接”，挑选“特性”-“基本”-“Internet协议书版本号4（TCP/IP）”。

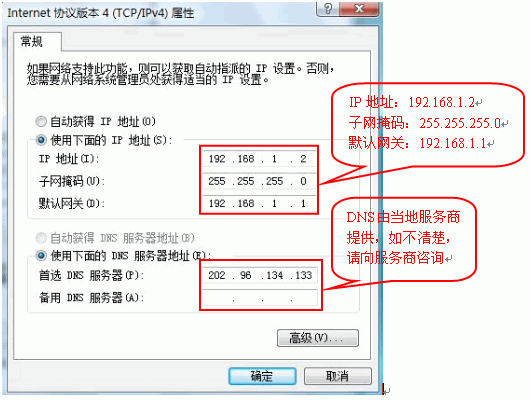

点一下“特性”，填写IP地址192.168.1.2，子网掩码255.255.255.0，默认网关192.168.1.1。
留意：在 “应用下边的DNS服务器ip”中填写本地的DNS服务器ip，如不清楚请资询本地服务提供商。
（2）动态性获得IP：让服务器全自动得到IP地址，TD-8820 DHCP网络服务器默认设置打开，能够自行为服务器分派IP地址。
三 设定TD-8820多机共享上网
TD-8820是领路由作用的ADSL Modem，它能完成内部网电脑上多机共享上网。
注：设定前，提议先将TD-8820手动式校准。校准方式：请在机器设备运转时，用顶尖物件按着RESET （后控制面板电源周边）按键没放，不断5秒之上，松掉 RESET 按键，以后，机器设备将修复到系统恢复。
（1） 登陆管理页面

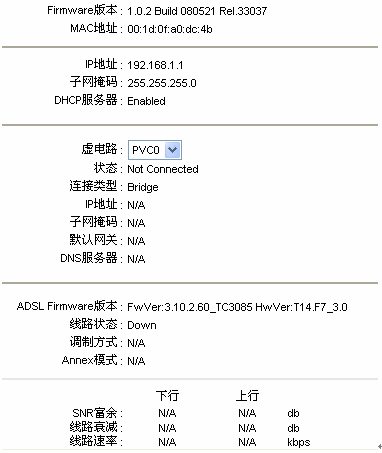

浏览器打开，在地址栏键入http://192.168.1.1，回车键后在弹出来的提示框键入登录名admin，登陆密码admin，点一下明确，就可以登入到ADSL Modem情况网页页面。
在以上网页页面能够查阅到当今WAN，LAN，ADSL情况的有关信息。
（2）设定上网方式
进到TD-8820配备页面，挑选插口设定—局域网，能够选取网上种类及设定对应的互联网主要参数。

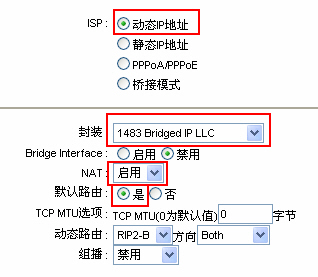

1.动态性IP
挑选动态性IP，ADSL Modem将从ISP （互联网服务供应商）全自动获得IP地址。当ISP未给予一切IP网络主要参数时，挑选这类接口方式。

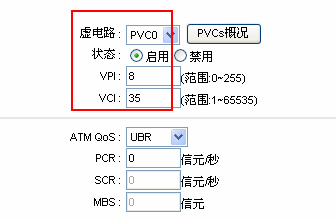

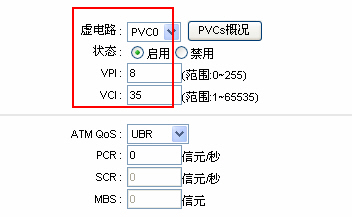

VPI/VCI：挑选准确的PVC虚电源电路，相匹配本地服务提供商的VPI/VCI值，如不清楚请向服务提供商资询。
封裝：挑选1483 Bridged IP LLC。

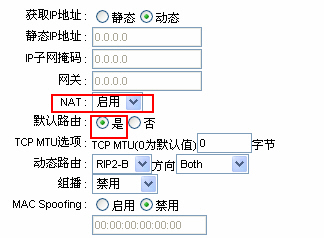

NAT：开启。这一选择项能够开启或禁止使用这条 VC 的 NAT（IP地址汉语翻译）作用。每条 PVC 都能够开启或禁止使用 NAT 作用。（留意：仅有挑选此项作用后，高级设置-NAT中的DMZ，云服务器，IP地址投射作用才可以起效）
默认路由：是。
TCP MTU：设定适合的MTU值（较大 传送模块），默认设置“0”意味着1460。
留意：VPI/VCI值务必恰当（相匹配本地服务提供商的VPI/VCI值），不然将不能正常的网上。
2.静态IP

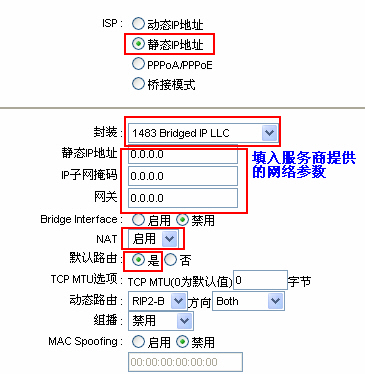

当ISP给予了全部WAN IP主要参数时，挑选静态IP。

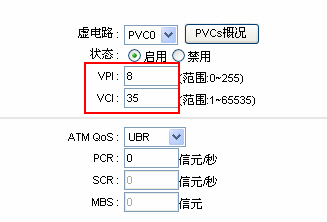

VPI/VCI：挑选准确的PVC虚电源电路，相匹配本地服务提供商的VPI/VCI值，如不清楚请向服务提供商资询。
封裝：挑选1483 Bridged IP LLC。
NAT：开启。这一选择项能够开启或禁止使用这条 VC 的 NAT（IP地址汉语翻译）作用。每条 PVC 都能够开启或禁止使用 NAT 作用。（留意：仅有挑选此项作用后，高级设置→NAT中的DMZ，云服务器，IP地址投射作用才可以起效）
默认路由：是。
TCP MTU：设定适合的MTU值（较大 传送模块），默认设置“0”意味着1460。
留意：VPI/VCI值务必恰当（相匹配本地服务提供商的VPI/VCI值），不然将不能正常的网上。

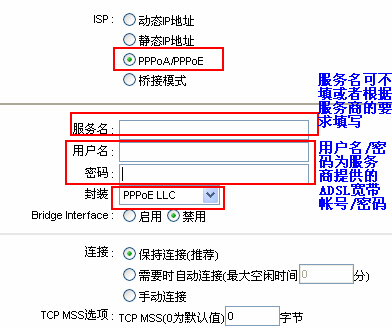

3.PPPoE/PPPoA
假如 ISP 给给予的是 PPPoA/PPPoE 的上网方式，ISP 会给给予上网账号和网上登陆密码；现阶段绝大部分DSL选用PPPoE拔号这类上网方式。
VPI/VCI：挑选准确的PVC虚电源电路，相匹配本地服务提供商的VPI/VCI值，如不清楚请向服务提供商资询。
封裝： PPPoE拨号连接挑选PPPoE LLC，PPPoA拨号连接挑选PPPoA LLC。
连接设置：针对 PPPoE/PPPoA ，能够按照须要选用不一样的接口方式。同无线路由器，有全自动，手动式及其按需联接三种方式。
全自动联接：在启动和断开后自行开展联接。
手动式联接：由客户人工开展联接。
按需联接：在有浏览数据信息时全自动开展联接。
NAT：开启。这一选择项能够开启或禁止使用这条 VC 的 NAT（IP地址汉语翻译）作用。每条 PVC 都能够开启或禁止使用 NAT 作用（留意：仅有挑选此项作用后，高级设置→NAT中的DMZ，云服务器，IP地址投射作用才可以起效）。
TCP MSS：设定适合的 TCP MSS 值，默认设置“0”意味着1452。
动态性IP&静态IP：挑选动态性，PPPoE 将全自动获得一个 IP 详细地址联接到互联网；挑选静态数据，PPPoE将应用规定的IP，子网掩码，网关ip主要参数（服务提供商给予）联接到互联网，按照要求键入对应的信息内容：静态数据 IP 详细地址，子网掩码，网关ip。
留意：VPI/VCI值务必恰当（相匹配本地服务提供商的VPI/VCI值），不然将不能正常的网上。

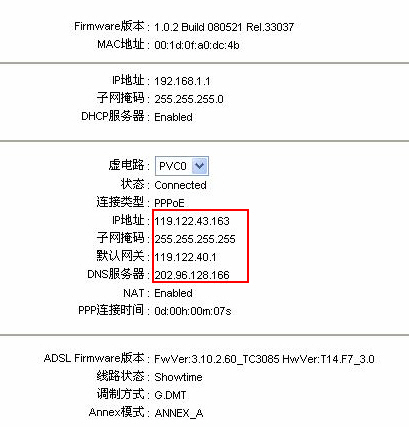

若ADSL Modem拔号取得成功，在情况网页页面挑选相应的PVC虚电源电路，则能够见到已顺利获得到IP地址，子网掩码，网关ip，DNS等互联网主要参数。
4 ，桥接模式

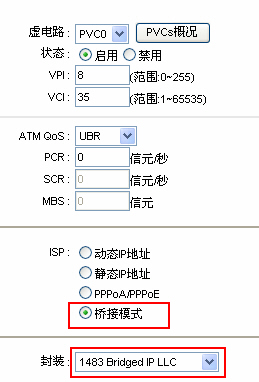

TD-8820在出厂默认设置为桥接模式，假如您应用PC单机版或是利用别的无线路由器网上，挑选此方式（在在出厂默认下则不用做其他设定）。
