运用环境
服务器带宽資源比较有限,可是常常会发生一小部分服务器免费下载、视頻等运用占有绝大多数网络带宽,进而致使互联网经常出现“上网慢、网络不稳定”等状况。TL-WR740N根据IP地址的带宽控制作用完成对网络带宽資源有效分派,能够有效的避免一小部分服务器占有大部分的資源,为全部服务器带宽資源的有效使用给予确保。
文中详细介绍TL-WR740N的带宽控制作用的使用和设定方式 。
运用拓扑结构

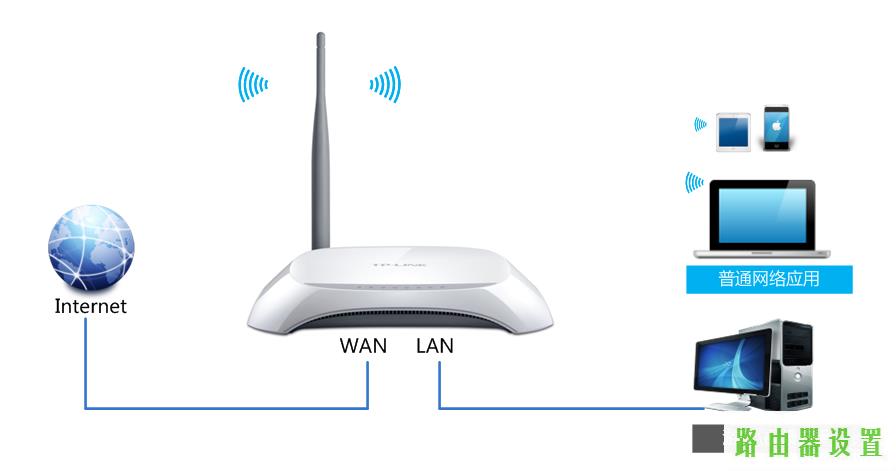

TL-WR740N运用系统架构图
需求分析报告
某客户应用TL-WR740N开展宽带共享网上,需确保内部网台式电脑开展手机游戏、视頻一切正常运用,与此同时确保别的终端设备能够一切正常网页浏览、QQ聊天等基本上运用。
客户路线为4M ADSL路线,上行带宽为512Kbps,下行带宽为4096Kbps。融合用户需求与总网络带宽,分派标准如下所示:
留意:该表仅作参考,分派值以具体为标准。该报表中,别的终端设备同用分派的网络带宽。
分配机制:确保最少网络带宽总数不超过总网络带宽。
设定流程
第一步:特定电脑ip详细地址
为了更好地达到该要求,必须为台式机配置固定不动的IP地址(本例中为192.168.1.10),别的电脑上、手机上等终端设备全自动获得IP地址。如您不清楚怎样为电脑上手动式特定IP地址,请点一下参照:《如何给电脑设置IP地址》
留意:必须为台式电脑手动式特定IP地址、网关ip、DNS等主要参数。
第二步:加上宽带网络操纵标准
1、设定路线主要参数

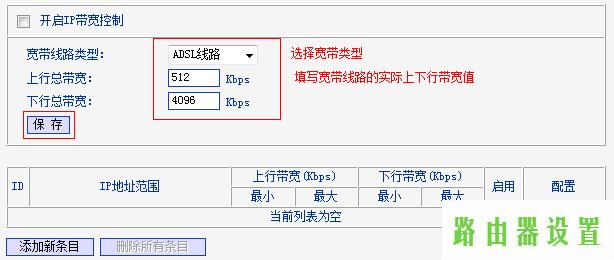

在管理方法页面点一下 IP带宽控制,挑选宽带网络路线种类为 ADSL路线。
上涨总网络带宽填好 512,下滑总网络带宽填好 4096,点一下 储存。如下图:
留意:这里网络带宽值仅作参考,具体运用中必须填好宽带网络路线真正网络带宽值。
2、加上台式电脑的标准

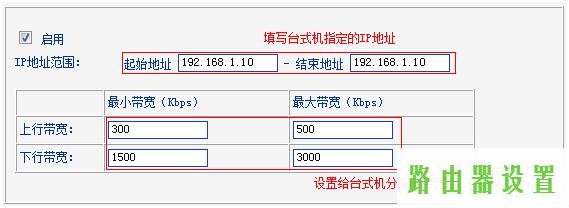

点一下 加上新内容,在起止地点和完毕详细地址均填好 192.168.1.10。
上行带宽最少网络带宽为 300,较大 网络带宽为 500,设定下行带宽最少为 1500,较大 网络带宽为 3000,设定进行点一下 储存。
3、设定别的终端设备标准

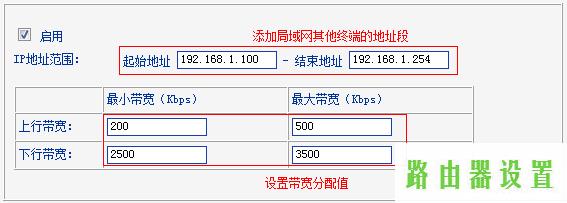

点一下 加上新内容。在起止地点和完毕详细地址各自填好 192.168.1.100 和 192.168.1.254。
上涨最少网络带宽为 200,较大 网络带宽为 500,设定下行带宽最少为 2500,较大 网络带宽为 3500,设定进行点一下 储存。
留意:默认设置的DHCP详细地址池为192.168.1.100-192.168.1.254。全自动获得IP地址的终端设备均会从该详细地址池里得到IP地址。
4、打开IP带宽控制

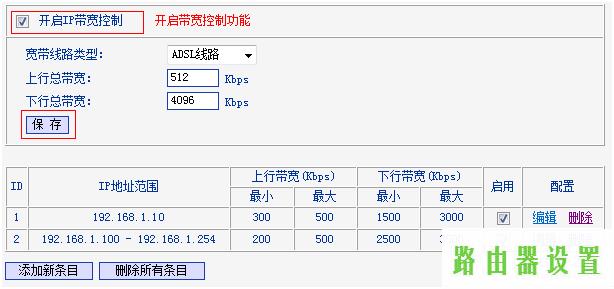

启用 打开IP带宽控制,点一下 储存。
到此IP带宽控制设定进行。台式电脑能够完成下滑最小1500Kbps的网络带宽,别的终端设备共享资源最小2500Kbps的总网络带宽,各种终端设备还可以完成相应的网络带宽要求。
