TL-EP140 V2.0应用配备手册
PON终端设备，别名“宽带猫”，功效类似大家常用的ADSL Modem，是光纤线到户家中的必不可少计算机设备。依据不一样的工艺和规范，PON商品又分成EPON和GPON，TL-EP140归属于EPON终端设备，达到IEEE 802.3ah标准，兼容电信网，中国联通，挪动，广电网等营运商标准规范，与流行局端机器设备生产商互通性优良，是光纤线到户理想化的连接终端设备。
文中将详细介绍EPON商品TL-EP140 V2.0的具体配备全过程。
留意：应用EPON商品以前，请先向营运商确定本地光纤线路线是不是为EPON路线，及其营运商是不是容许客户自主选购宽带猫连接（一部分地域营运商不允许客户自主选购，安裝PON商品）
一，物理学联接

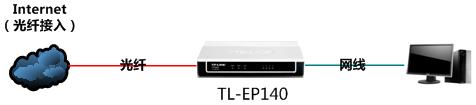

如下图所显示，将入户口的光纤线插进TL-EP140 V2.0的光纤头，电脑上应用网线连接到LAN口。联接好后开启开关电源，这时机器设备的Power灯，LAN灯光节长亮。
假如一段时间后，TL-EP140 V2.0的LOS灯长亮或是闪动（鲜红色），则意味着光纤线路线出现异常，请检查设备与光纤线的联接能否一切正常，并联络营运商确定路线是不是为EPON路线或是查验路线是不是一切正常。
二，配置电脑的互联网主要参数
一般状况下，物理学路线连结好以后，宽带猫下联接的电脑上并不可以马上网上，必须 对机器设备开展设定后。要想设定EPON商品，必须 最先特定电脑上有线网卡的IP地址为192.168.1.X（X为2-253）来登陆TL-EP110 V2.0的管理方法页面。
特定电脑上有线网卡IP地址的方式请参照：http://service.tp-link.com.cn/detail_article_659.html
三，设定EPON商品

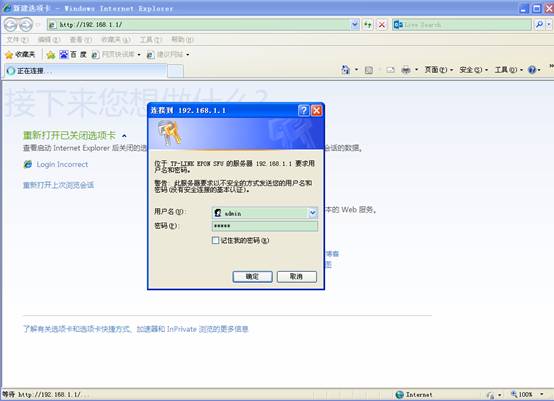

特定好电脑上的IP地址后，浏览器打开，在网页地址栏中键入http://192.168.1.1后回车键，在弹出来的登录名和登陆密码文本框中键入默认设置的登录名和登陆密码admin后就能登陆TL-EP140 V2.0的管理方法页面。
EPON商品在联接光纤线后务必和前面的营运商局端机器设备实现一个验证，申请注册的全过程后才能够一切正常连接Internet。不一样地方不一样营运商的验证，申请注册方法并不相同，在设定EPON商品前请和营运商确定PON商品的验证方法。
现阶段首要的EPON验证方法有LOID验证，MAC验证等。在其中LOID最普遍，文中也以LOID验证开展举例说明。

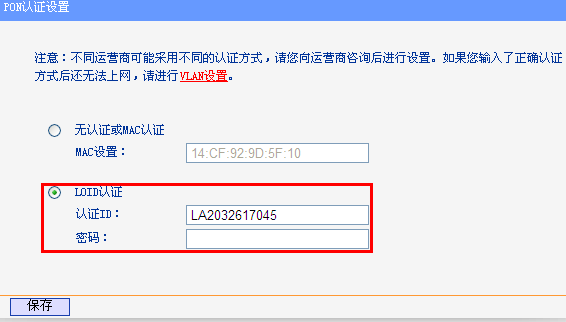

登录管理方法页面后，点一下“网络认证–EPON验证”，挑选LOID验证，键入由营运商带来的LOID后存放就可以（留意一定要区别英文大小写，不然将会造成申请注册失败，一部分地域除开LOID外还必须键入一个LOID登陆密码，实际以营运商给予信息内容为标准）。
键入LOID后稍等一下，TL-EP140 V2.0的PON显示灯会从闪动变成长亮，这就意味着着机器设备早已和前面机器设备认证成功了。这时应用电脑上或是路由器连接EPON后就可以依照营运商要求的连接方法（例如PPPoE拔号，动态性IP等）网上了。
四，IPTV有关设定

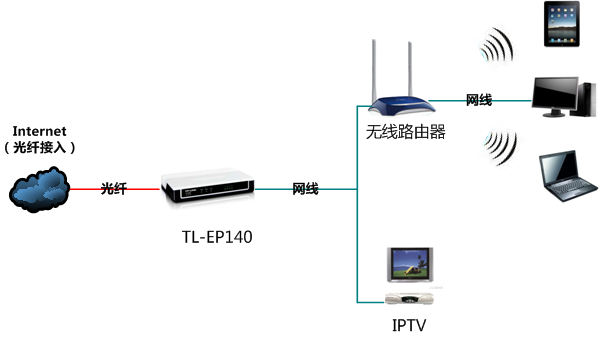

一般营运商在光纤道路上会对外开放多种多样业务流程，如光纤上网业务流程，IPTV业务流程，语音通话业务流程等， TL-EP140 V2.0有着4个LAN口，能够与此同时应用光纤道路上的光纤上网，IPTV等多个业务流程，如下图所显示：

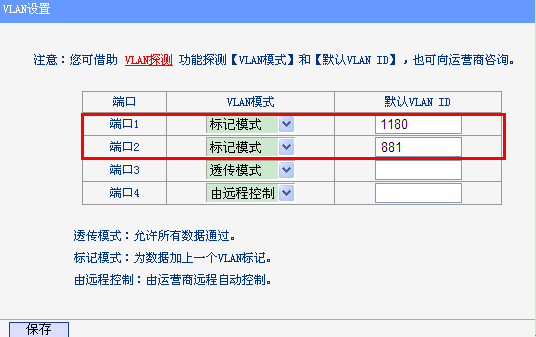

一般不一样的业务流程数据信息营运商是利用不一样的VLAN信息内容来划分的，假如您启用了IPTV业务流程，请向营运商确定是不是有VLAN信息内容必须 设定。随后登陆TL-EP140 V2.0的管理方法页面，点一下“网络认证—VLAN设定”，各自将连接路由器或笔记本的端口号和联接IPTV电视机顶盒的端口号的VLAN信息内容设定为相匹配项目的VLAN方式（如下图端口号1与端口号2）。
五，有关VLAN的设定
当EPON的PON长亮后，假如设施的VLAN信息内容有误，很有可能会发生电脑上或是无线路由器依然没法拨号连接的状况，这时能够做如下所示设定开展试着：

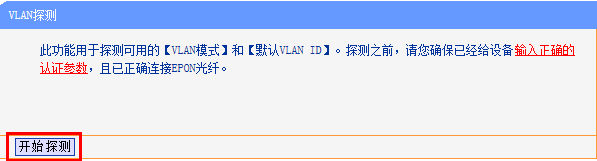

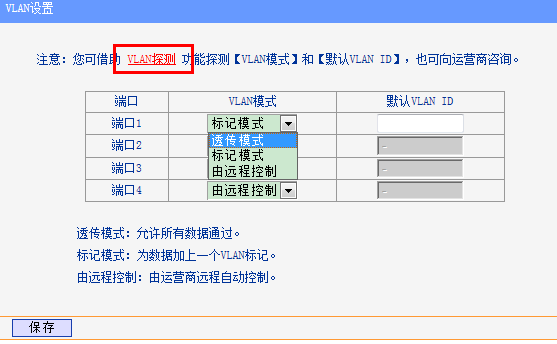

在PON灯长亮后，登录TL-EP140 V2.0的管理方法页面，点一下“网络认证–VLAN设定”，先后点一下“VLAN检测”，“逐渐检测”来检验路线上的VLAN值。

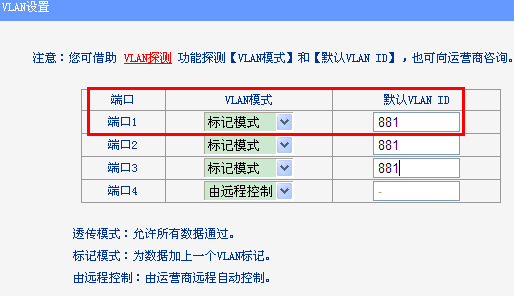

假如能检测到高效的VLAN值，点一下“网络认证—VLAN设定”，将电脑连接或是无线路由器的相匹配端口为标识方式并填写检测到的VLAN值（如果有好几个VLAN值，可逐一试着）并储存重新启动，随后再测试电脑或是无线路由器能不能拨号连接。
要是没有检测到VLAN值，能够试着将相匹配端口号的VLAN方式设定为“VLAN透传”方式并储存重新启动，随后再测试电脑或是无线路由器能不能拨号连接。
假如上述流程无法合理解决困难，请联络营运商确定VLAN信息内容或联络TP-LINK服务支持热线电话400-8863-400。
