TP-Link TL-WVR450G V3 有线路由器NAPT完成与三层交换机连接设定

第一步：设定NAPT标准

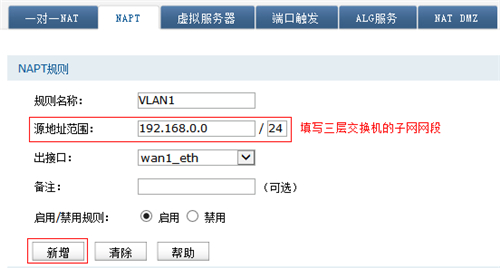

登录路由器的管理方法页面，点一下 分享标准 >> NAT设定 >> NAPT，自定标准名字，服务器ip范畴填好三层交换机的子网掩码子网。加上192.168.0.0/24子网的标准，如下图所显示：

出插口：联接宽带的WAN插口。

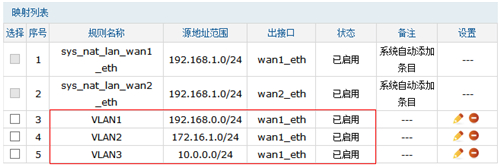

依照相同的方式，加上此外2个子网的标准，设定成功后，总标准如下所示：

第二步：设定静态路由

点一下 传送操纵 >> 路由设置，加上静态路由标准。

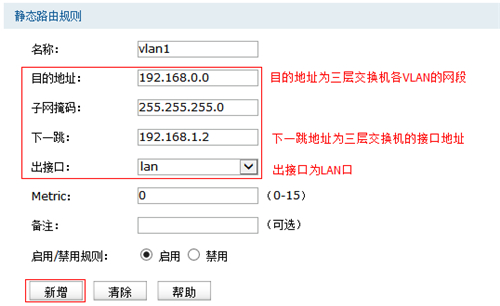

自定标准名字，目地详细地址填好三层交换机各VLAN的子网详细地址，下一跳详细地址填好三层交换机连接路由器的插口详细地址，出插口挑选LAN口，如下图所显示：

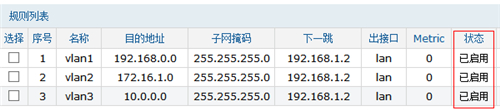

一样的方法，加上其他子网的静态路由标准，设定成功后，总标准如下所示：

第三步：储存配备

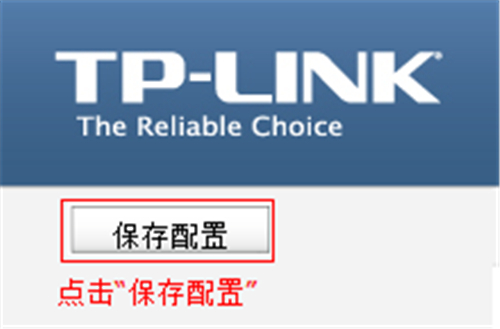

设定成功后，在管理方法页面左上方，点一下储存配备。

留意：假如未点一下储存配备，机器设备在关闭电源重新启动后，配备将遗失。

到此，路由器设置进行，三层交换机下的各子网相匹配的电脑上均可根据无线路由器达到共享上网。
