伴随着办公室办公楼的经常拆换，针对中小型公司企业而言，拆迁以后再次布局网线是特别繁琐的事儿，因此大部分都挑选了应用wifi网络来达到供求。文中以一个事例来表明有线路由器WDS作用的具体配备方式，对企业网络管理员工作人员一定会有较大协助。
一兄弟新创立了一个企业集团，他的工作地址在青城的一个办公楼，因为房子是装修后的，不可以采用打洞、地槽的暗线布局，也无法采用明线布署。基本构想是，经理公司办公室、人事部门、业务部、财务部门每一个单位都装有台式电脑、笔记本电脑，可与此同时采用有线电视、无线网络。代哥要我谈一谈我的配备观念，充分考虑房子的主要构造全是建筑钢筋混凝土构造，而且布局繁杂多种多样、自然环境对信号的衰减系数比较严重，因此应用一个有线路由器开展wifi网络遮盖时，很有可能产生一些电子计算机找到的数据信号比较弱或检索不上数据信号，造成无法连接wifi网络。为了更好地提升wifi网络的覆盖面积，每一个单位都置放一个有线路由器，根据WDS联接就可以完成所有地区的极致遮盖，清除盲区。

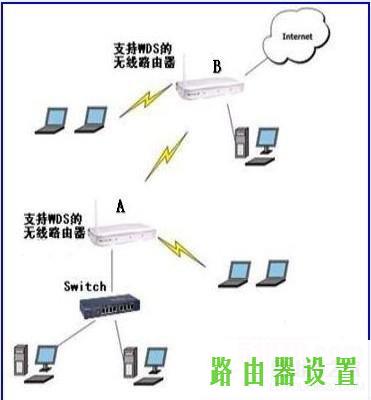

如图所示1-1所显示：有线路由器A与核心有线路由器B创建WDS联接，A能够意味着一切一个单位，为了更好地简单化构思，别的职能部门的有线路由器的设定都和有线路由器A的设定流程是一样的，在这里类难题上不做反复实际操作。要想使别的职能部门的电子计算机可以一切正常网上，务必确保与核心有线路由器联接的电子计算机可以一切正常网上。（注：核心有线路由器B为TP-LINKTL-WR941、别的职能部门的有线路由器A为IP-LINKTLWR340G ）。
㈠、核心有线路由器B（TP-LINKTL-WR941）上网设置。

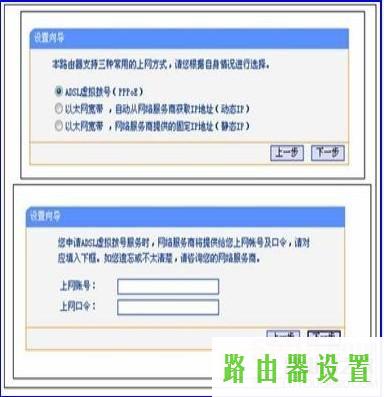

将TP-LINKTL-WR941有线路由器根据有线电视方法联接好后，在IE电脑浏览器键入http://192.168.1.1，登录名和登陆密码默认设置为admin，明确以后进到安装页面，点一下“设置向导”，挑选第一项“ADSL虚拟拨号（PPPOE）”，点一下“下一步”键入互联网服务供应商出示的上网账号和登陆密码随后立即下一步（如图所示1-2所显示），就可以进行网上实际操作。
以上有线路由器的上网设置详细介绍完后，但还无法上网，由于沒有和手机路线、分离设备、ADSL调制调解器开展合理的联接。把电話主线路的电話网线水晶头联接分离设备标着“LINE”端口号上，分离设备标着“MODEM”的接口与ADSL调制调解器标着“LINE”端口号根据网络线开展联接，ADSL调制调解器的LAN端口号与有线路由器的WAN端口号根据网络线开展联接，分离设备标着“PHONE”端口号能够与话机相接，能够与此同时网上和开展电話业务流程，那样联接核心有线路由器B的笔记本电脑或台式电脑就可以开展无线网络、有线电视网上了。
㈡、核心有线路由器B(TP-LINKTL-WR941)设定。

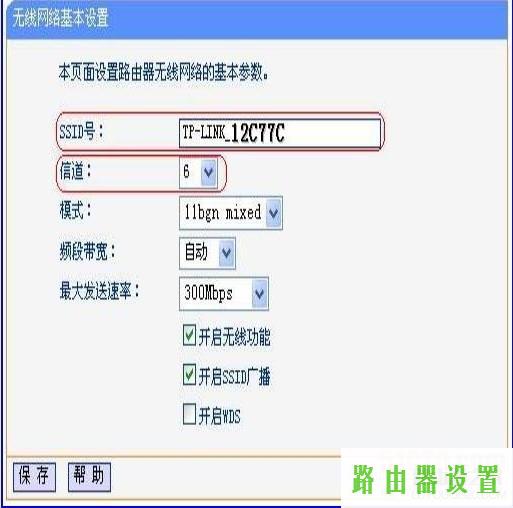

①、登录核心有线路由器B(TP-LINKTL-WR941)的页面，在“无线设置-基本上设定”中设定“SSID号”、“无线信道”，如图所示1-3所显示。
SSID设定：
建立WDS互联网的有线路由器所设定的SSID能够不一样，这时手机客户端在这里互联网中不可以完成无线漫游，要想完成无线漫游需设定同样的SSID。
无线信道设定：
建立WDS互联网的有线路由器挑选无线信道务必同样，一般状况下，路由器信道是“全自动挑选”，提议手动式设定以确保无线信道同样。这儿把核心有线路由器和其余各机构的有线路由器的无线信道都设成“6”。

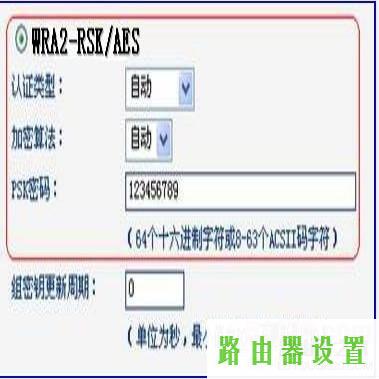

②、无线设置-无线网络安全策略中设定网络信号、数据加密信息内容。
为了更好地节省版块，我立即提取了一个小图片，如图所示1-4所显示，只需发觉这一版面，依照这儿的设定就可以了，别的地区采用默认。
纪录好核心有线路由器B设定后的SSID、无线信道和数据加密设定信息内容，在事后有线路由器A的配制中必须运用。
无线网络安全策略：
建立WDS互联网的有线路由器在防火墙设置中所设定的登陆密码（PSK登陆密码）务必同样，但安全性体制能够不一样。当安全性体制设定不与此同时，手机客户端在这里互联网将无法完成无线漫游，要想完成无线漫游需设定同样的安全防护体制。
㈢、有线路由器A（IP-LINKTLWR340G ）设定。

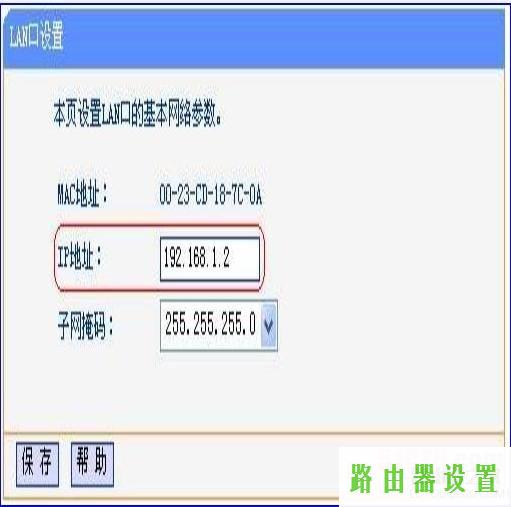

①、改动LAN口IP地址。改动IP地址和核心有线路由器B的地点不一样，每个部门置放的有线路由器的IP地址都不可以一样，但需要在同一个局域网内（如：先后设定192.168.1.2、192.168.1.3、192.168.1.4），储存，路由器重启进行修改动。如图所示1-5所显示。

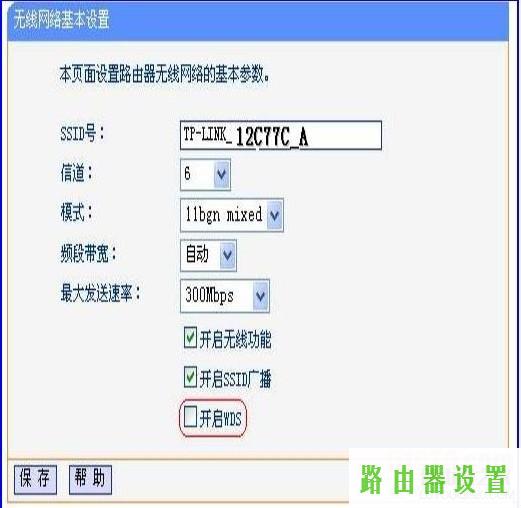

②开启WDS作用。重新启动结束后，用变更后的LAN口IP地址，再次登陆有线路由器A，在无线设置-基本上设定中启用“打开WDS”。如图所示1-6所显示。
机器设备挑选：
建立WDS互联网的有线路由器都需要适用WDS作用，而且为做到最佳的兼容模式，挑选同一牌子的无线通讯设备配套设施应用。

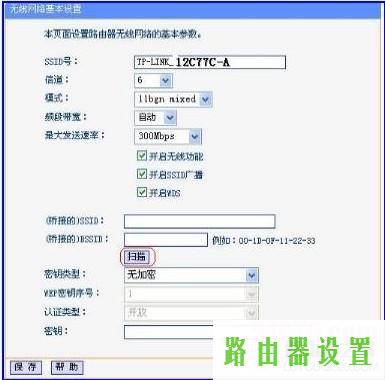

③、WDS设定。点一下“扫描仪”，检索周边网络信号。如图所示1-7所显示。

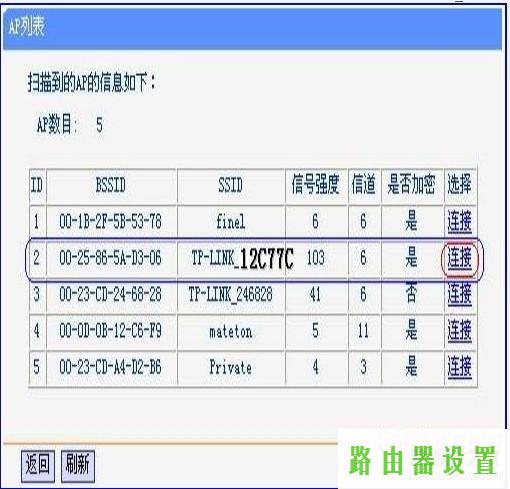

④、在扫码到得数据信号目录中挑选B无线路由器SSID号，如图所示1-8中TP-LINK_12C77C,点一下“联接”。如图所示1-8所显示。

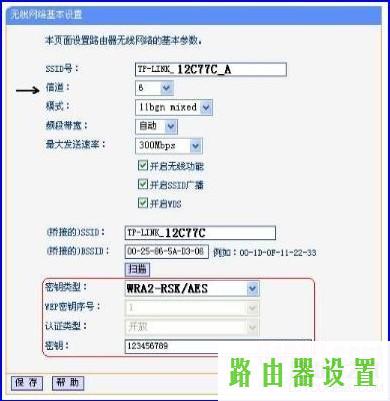

⑤、将无线信道、密匙种类、密匙设定与核心有线路由器B同样，储存。如图所示1-9所显示。

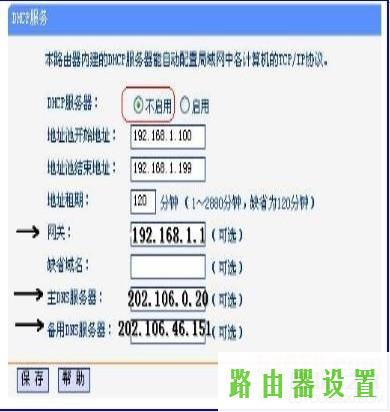

⑥、关掉DHCP网络服务器。在DHCP网络服务器中，挑选“不开启”，储存，路由器重启。如图所示1-10所示。
不管在核心有线路由器B或是有线路由器A，网关地址都设成与核心有线路由器的LAN口IP地址192.168.1.1一样的，主DNS网络服务器、预留DNS网络服务器都设成本地网通电信或中国电信的IP地址。
⑦、有线路由器A配备进行。不管其他单位里边的有线路由器的配备方式都和有线路由器A配备方式是一样的，这时有线路由器A与有线路由器B已完成创建WDS。
根据以上设定，代哥企业集团的经理公司办公室、人事部门、财务部门、业务部等重要单位，都能够开展比较有限、无线网络，达到了每个部门网上的要求，与此同时到达了无缝连接及全部地区的极致遮盖。
在具体运用中，会遇到各种各样阻碍物，在其中以夹层玻璃、木工板、熟石膏墙对信号的危害最少，而混泥土墙面和铁对信号的屏蔽掉较大 。
对于这类商品的硬件配置计划方案，我个人总结了一下几个方面产考，因为设备的不一样，设定方式有一定的差别，用户界面也有些转变，不管怎样不一样，应当留意一下几个方面。
1、打开无线网络作用：
每一个有线路由器都务必打开无线网络作用，尽管默认设置时是打开的，或是当心无大错吧。
建立WDS互联网的有线路由器所设定的SSID能够不一样，这时手机客户端在这里互联网中不可以完成无线漫游，要想完成无线漫游需设定同样的SSID。
设定：
2、无线信道设定：
建立WDS互联网的有线路由器挑选无线信道务必同样，一般状况下，路由器信道是“全自动挑选”，提议手动式设定以确保无线信道同样。这儿把核心有线路由器和其余各机构的有线路由器的无线信道都设成“6”。
3、SSID设定：
建立WDS互联网的有线路由器所设定的SSID能够不一样，这时手机客户端在这里互联网中不可以完成无线漫游，要想完成无线漫游需设定同样的SSID。
4、机器设备挑选：
建立WDS互联网的有线路由器都需要适用WDS作用，而且为做到最佳的兼容模式，挑选同一牌子的无线通讯设备配套设施应用。
5、无线网络安全策略：
建立WDS互联网的有线路由器在防火墙设置中所设定的登陆密码（PSK登陆密码）务必同样，但安全性体制能够不一样。当安全性体制设定不与此同时，手机客户端在这里互联网将无法完成无线漫游，要想完成无线漫游需设定同样的安全防护体制。
