SOHO无线路由器，现阶段许多企业都会应用，普遍的牌子有Cisco、H3C、TP-Link、D-Link等。SOHO无线路由器具有路由器、互换作用，有的也有无线网络作用。伴随着SOHO无线路由器在网上中应用总数的增加，产生的有关常见故障也愈来愈多。文中根据一则案例，让各位对SOHO无线路由器的基本功能和操作方法掌握的更为深入。

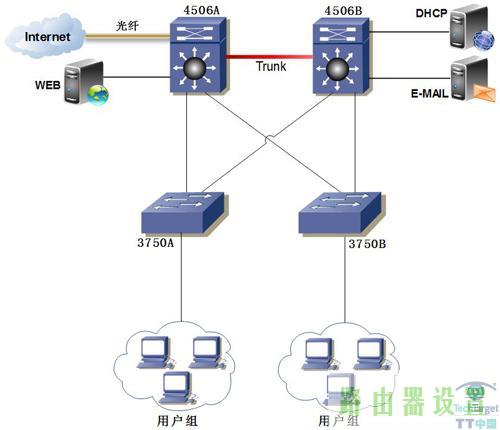

图1 网络结构图
一、企业网络架构
企业网络结构图如图所示1所显示。为了更好地保证 关键设施的稳定度和冗余设计，关键层交换机应用两部Cisco 4506，根据Trunk线联接。在连接层应用了几台Cisco 3750网络交换机，图例为了更好地简约，只绘制了两部。在汇聚交换机上连结有企业关键的网络服务器，如DHCP、E-MAIL网络服务器、WEB网络服务器等。企业IP地址的布署，应用的是B类私有172子网的详细地址。DHCP网络服务器的IP地址为172.16.1.1。Cisco 4506和Cisco 3750中间也是Trunk联接。4506根据光纤线联接至互联网技术。
二、常见故障产生全过程
企业新聘请了一名职工，要把他的PC连接到互联网中，但连接时总提醒“IP地址与互联网上的其他系统软件有矛盾”。之后，把电脑网卡上的网络线拔出再插上，让电脑上再次从DHCP网络服务器获得IP地址，但常见故障依然。然后又在计算机的“cmd”选用“ipconfig /release”指令释放出来网口上的IP地址，随后再运行命令“ipconfig /renew”，让电脑上再再次获得一次详细地址，但系统软件依然提醒详细地址矛盾。
然后，我们在“cmd”中实行“ipconfig /all”，发觉电脑上获得到的IP地址是172.16.11.34/24。即然提醒说详细地址矛盾，那麼在网上中毫无疑问也有一台机器设备在应用 172.16.11.34这一详细地址。为了更好地认证这类分辨，先把新连接互联网的电脑关机，随后在互联网上，实行“ping 172.16.11.34”指令，結果和预估的一样，能够ping通。这证实了互联网中也有一台机器设备已经应用172.16.11.34。下面便是找到这台机器设备。
三、清查常见故障的流程
1、依照当时网络的设计方案，手机客户端全是全自动从DHCP网络服务器获得IP地址，也就是手机客户端应用的IP地址并不是稳定的。当从DHCP网络服务器获得的IP地址租赁满期了以后，若再再次获得得话，IP地址便会有转变。但在互联网的同一VLAN中，应用172.16.11.34/24详细地址，很有可能有一百多台PC，总不可以一台一台去查，高效率太低。
2、最后大家把找寻172.16.11.34/24的方式放到了Cisco 4506和Cisco 3750上，由于三层交换机上都储存有ARP表，而在二层和三层交换机上都储存有，服务器MAC地址和网络交换机插口相对应的二层CAM表。根据这2张表就非常容易寻找IP地址相匹配的机器设备。最先我们在Cisco 4506上实行以下指令：
Cisco-4506#show arp | include 172.16.11.34Protocol Address Age (min) Hardware Addr Type InterfaceInternet 172.16.11.34 8 00d1.8624.1a02 ARPA Vlan11
上边指令表明的結果，仅仅4506中ARP表內容的一部分。根据它还可以寻找IP地址172.16.11.34所相匹配的MAC地址00d1.8624.1a02。
3、由于每一台电脑上的MAC地址全是全世界唯一的，因此大家再在Cisco 3750上实行以下指令：
Cisco-3750#show mac-address-table dynamic | include 00d1.8624.1a02Mac Address Table——————————————-Vlan Mac Address Type Ports—- ———– ——– —–11 00d1.8624.1a02 DYNAMIC Gi1/0/13
上边指令的展示結果，也仅仅3750中CAM表內容的一部分。根据表明結果大家找到IP地址是172.16.11.34的设施是根据3750的 Gi1/0/13口接入到互联网中的。随后咱们再经过联接3750的Gi1/0/13口和主机房中光纤配线架的网络跳线，寻找与Cisco 3750 Gi1/0/13联接的光纤配线架上端口号相匹配的公司办公室房间号。結果，大家在哪间公司办公室中找到一台D-Link无线路由器。无线路由器在网上中的联接平面图如图所示2所显示。

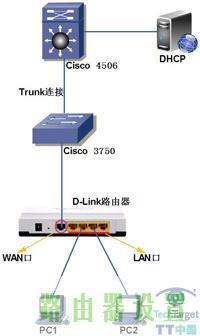

图2 造成详细地址发生冲突的路由器连接图
4、然后在联接D-Link无线路由器的PC中的“cmd”中实行“ipconfig /all”指令，搜索到D-Link无线路由器的网关地址是192.168.1.1，随后在PC的电脑浏览器地址栏中键入192.168.1.1，进到D- Link的Web软件配置管理页面。一般的SOHO无线路由器的管理方法配备全是以这些方法加入的。最终，在D-Link的Web网页页面中找到造成互联网IP地址矛盾的问题配备，如图所示3所显示。

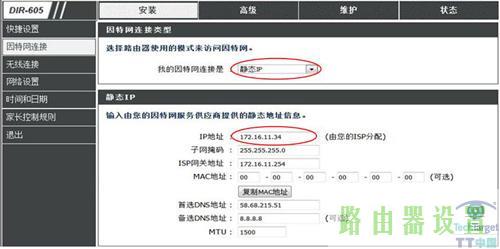

图3 D-Link无线路由器上的不正确设定
5、便是由于在这里机器设备上也配备了静止的172.16.11.34/24详细地址，造成网络问题。要清除矛盾常见故障，只需在Web管理方法页面中的“互联网联接”—>“互联网联接种类”中，挑选“动态性”，随后单击储存就可以，如图所示4所显示。

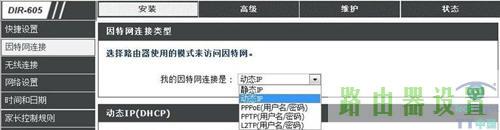

图4 清除IP地址矛盾的合理设定
实例汇总：
1、SOHO无线路由器中一般都采用了二种关键技术性：PAT和DHCP网络服务器作用。
(1)PAT(端口地址变换)。归属于NAT中三大标准中的一种，此外两类是静态数据 NAT(Static NAT)和动态性NAT(Dynamic NAT)。PAT有时候也称动态性重复使用NAT，它转变了出门数据文件的源端口号，并开展端口号变换，选用端口号时分复用方法。內部互联网的任何服务器均可共享资源一个合理合法外界 IP地址完成对Internet的浏览，能够最大限度地节省IP地址資源。与此同时，还可以隐藏网络內部的任何服务器，合理防止来源于Internet的进攻。因而，现阶段互联网中使用较多的便是PAT标准。
(2)DHCP网络服务器作用。当一台电脑上第一次连接到，配备有DHCP网络服务器的互联网里时，远程服务器上并没有所有的IP数据信息设置，也就是沒有IP地址、DNS和默认网关详细地址，这时候它会向互联网中传出一个 DHCP Discover数据文件。由于手机客户端还不知道自身归属于哪一个互联网，因此数据文件的服务器ip为0.0.0.0，而目地详细地址则为 255.255.255.255 ，向互联网开展广播节目。当手机客户端将第一个 DHCP Discover数据文件送去以后，在 一秒以内若沒有获得回应得话，便会开展第二次 DHCP Discover数据文件的广播节目。若一直无法得到回应的情形下，手机客户端一共会出现四次 DHCP Discover数据文件广播节目。
在DHCP网络服务器接到DHCP Discover发觉报文格式后会作出回应，它从并未租赁的IP地址中选择一个分派给DHCP远程服务器，并依据DHCP Discover数据文件中原先带着的远程服务器MAC地址，向远程服务器推送一个包括租赁的IP地址、DNS和默认网关详细地址的DHCP Offer给予报文格式。
2、对常见故障的详细分析。根据上应对DHCP原理的剖析，发觉当互联网中SOHO无线路由器上也配备了静止的172.16.11.34详细地址后，若还有PC连接到互联网中，DHCP给PC分派IP地址时，因为它并不了解172.16.11.34已在网上中配备，因此它或是依照IP地址分派的次序，前边172.16.11.1~33的地点己经分派，当然就把172.16.11.34分派给了新添加互联网中的 PC，进而引起了矛盾常见故障。
3、CAM表和ARP表。在二层和三层交换机上都是会维护保养一张用以二层互换的详细地址表，即CAM 表。该表有MAC地址与网络交换机出插口的对应关系。那样当接到一个以太网接口数据帧时，网络交换机分辨假如该数据帧并不是发给自身的，则依据数据帧的目地MAC地址查看CAM表，假如能在CAM表格中找出与该MAC地址相匹配的分享项，则依据查看的結果，一般 是一个出插口目录，在对应的插口上把数据帧分享出来。假如无法寻找，则向全部端口号广播节目该数据帧。
在网上中的三层机器设备上都是会维护保养一张ARP表，用以搜索联接到三层机器设备的手机客户端或云服务器的IP地址和其MAC地址。也便说只需了解MAC地址和IP地址在其中的一个就可以了解此外一个。一般 在网上中运用这2张表就可以快速的明确一个机器设备的具体地址。
