腾达 W20E 的WDS用以做网络信号的拓展，有俩种工作模式，无线桥接方式无线路由器会屏蔽掉一般的无线网络连接，无线中继器方式别的无线路由器和无线接收器仍能够利用扫描仪SSID（WDS扫描仪只有扫描仪到同一无线信道的SSID）连接无线路由器，请依据您的网络空间，挑选合理的工作模式。下列是2台 W20E 做WDS的方式，WDS挑选无线中继器方式。
无线路由器1的设定：

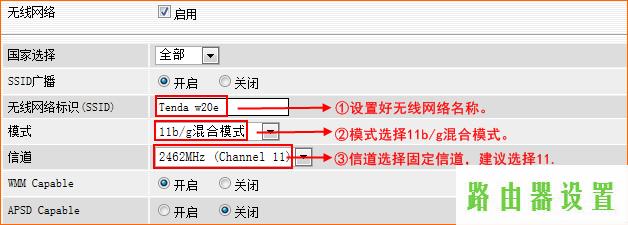

开启电脑浏览器，在地址栏键入192.168.0.1，回车键，开启无线设置，按如下图开展设定：
无线路由器2的设定：
连接电脑此外一台 W20E，开启电脑浏览器，在地址栏键入192.168.0.1，回车键，开启无线设置，按如下图开展设定：
然后，开启互联网主要参数–LAN口设定，把这台W20E的LAN口IP改成192.168.0.2，储存并重新启动，如下图：
重新启动完后，重新启动进入路由器是web页面，开启无线设置–WDS设定，WDS挑选“无线中继器”，WDS情况挑选“开启”，点一下“扫描仪”，如下图：

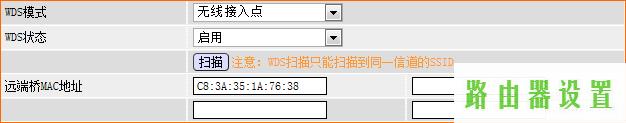

点一下联接后，w20e的MAC地址会全自动填好到远侧MAC地址那边，储存。如下图：

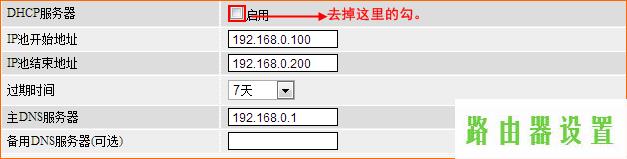

然后关掉无线路由器的DHCP作用，开启互联网主要参数–DHCP网络服务器，除掉DHCP后边的勾，随后储存，如下图：
无线路由器1的设定：

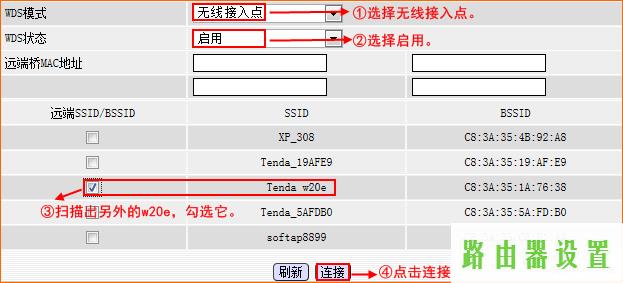

打开路由器是web页面，开启无线设置–WDS设定，WDS挑选“无线中继器”，WDS情况挑选“开启”，点一下“扫描仪”，寻找w20e，启用w20e，点一下“联接”，如下图：

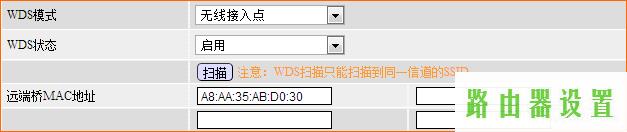

点一下联接后，w20e的MAC地址会全自动填好到远侧MAC地址那边，储存。如下图：

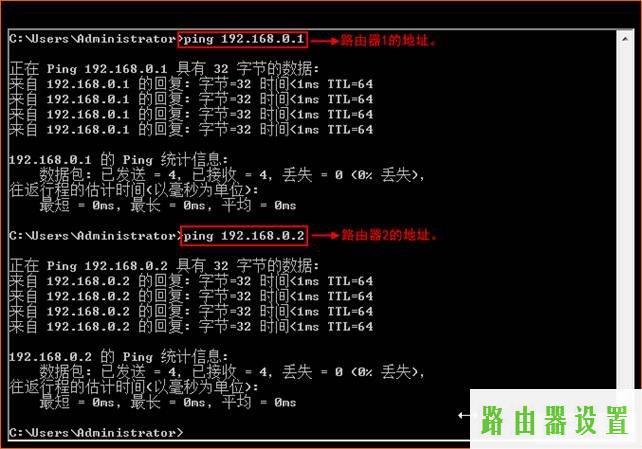

之上实际操作结束后，无线路由器1用于连接外网，连接电脑随意一台无线路由器，打开cmd，ping 192.168.0.1和192.168.0.2，若能所有ping通，表明设定取得成功。若ping堵塞，则必须再次设定，请严苛依照表明去实际操作。 如下图：
留意：设定关键点，两部要中继的专用设备的SSID、无线模式、无线信道、无线网络加密算法和无线密码要设定一模一样，并且要互相扫描仪。
