1， 路由器配置前的准备工作（假如您对您自身的接口方式清晰，能够同时跳到第2点）；

第一个必须核对的便是您的“光纤入户方法”是什么样的？自然，最简单的法子便是给您的ISP（互联网技术服务供应商）打个电话咨询一下；还可以根据您选购无线路由器之前的数据连接方法实现迅速分辨。

普遍的硬件配置接口方式有下边几个：

1）网络线 —> ADSL MODEM —> 电脑上

2）五类双绞线（以太网接口线）—> 电脑上

3）有线数字电视（同轴线）—> Cable MODEM —> 电脑上

4）光纤线 —> 光电转换器 —> 服务器代理 —> PC

ADSL / VDSL PPPoE ：电脑运作第三方拨号软件如Enternet300或WinXP 系统软件内置的拔号程序流程，填写ISP给予的帐号和登陆密码，每一次网上前先要拔号；或是您的ADSL MODEM 已开启路由器作用，填写了ISP给予的帐号和登陆密码，拔号的姿势交到 MODEM 去做；（这类光纤入户方法典型性的例如南方地区电信网给予的“ 网络快车 ”）

静态IP ：ISP给予给您固定不动的IP地址、子网掩码、默认网关、DNS ；

动态性IP ：电脑上的TCP/IP特性设定为“全自动获得IP地址”，每一次运行电脑上就可以网上；（这类光纤入户方法典型性的例如深圳市“天威视讯”）

802.1X 静态IP ：ISP给予稳定的IP地址，专用型拨号软件，账户和登陆密码 ；

802.1X 动态性IP ：ISP给予专用型拨号软件，账户和登陆密码 ；

WEB验证 ：每一次网上以前，开启IE电脑浏览器，先到ISP特定的首页，填写ISP给予的用户名密码，根据验证之后才能够实现别的得网上实际操作；（上边的黑体字便是您的光纤入户方法，可是连接方法和硬件配置接口方式并并不是固定搭配的）

上边提及的那些联接验证方法仅仅覆盖率非常高的一些光纤入户方法，自然也会有其余的拓扑结构联接及其验证方法的存有；因此，当您不可以认清自己的宽带网络方法的情况下，最好是向ISP资询：自身装的光纤入户，IP地址是静止的也是信息的？验证应用的协议书是PPPoE、802.1X或是WEB验证？当里面的2个难题拥有回答，就可以对路由开展配备了；

2， 如何进入路由器管理方法页面？

先参考《用户手册》上边的图例，将ADSL MODEM、无线路由器、电脑上连结起来
假如你永远不知道无线路由器怎么接网线，请参照：有线路由器wan接口怎么接网线
TL-R4XX系列产品无线路由器的管理方法详细地址在出厂默认设置：IP地址：192. 168. 1. 1 ，子网掩码：255. 255. 255. 0 （TL-R400 和TL-R400 2款的管理方法详细地址默认设置为：192. 168. 123. 254 ，子网掩码：255. 255. 255. 0）用网络线将无线路由器LAN口和电脑网卡联接好，由于无线路由器上的以太网接口口具备正负极全自动旋转作用，因此不论您的网络线选用直连线或交*线都能够，必须确保的是网线水晶头的制做牢固牢固，网线水晶头金属片沒有锈蚀等。

电脑屏幕上鼠标右键点一下“网上邻居”，挑选“特性”，在弹出来的对话框中双击鼠标开启“宽带连接”，在弹出来的对话框中点一下“特性”，随后寻找“Internet协议书（TCP/IP）”，双击鼠标弹出来“Internet协议书（TCP/IP）特性”对话框；在这个对话框中挑选“应用下边的IP地址”，随后在相应的部位填写：

IP地址 ：192. 168. 1. X（X范畴2-254）、

子网掩码：255. 255. 255. 0 、

默认网关：192. 168. 1. 1 ，填好之后“明确”2次就可以；

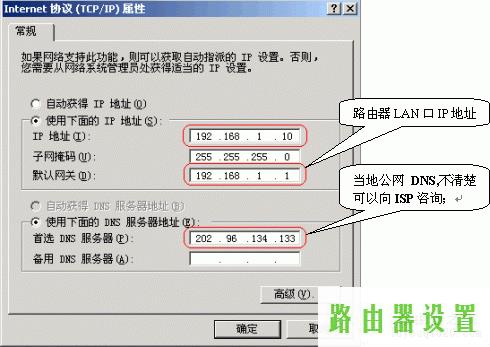

“Internet协议书（TCP/IP）特性”对话框如下所示：

3，查验计算机和无线路由器能否通信？

可使用如下所示方法查询，打开计算机的DOS页面：

“逐渐”—>“程序流程”，点一下“MS-DOS” （Win98电脑操作系统）

“逐渐”—>“程序流程”—“配件”，点一下“cmd” （Win2000/XP电脑操作系统）

一是查验上边的IP地址配备是不是起效？

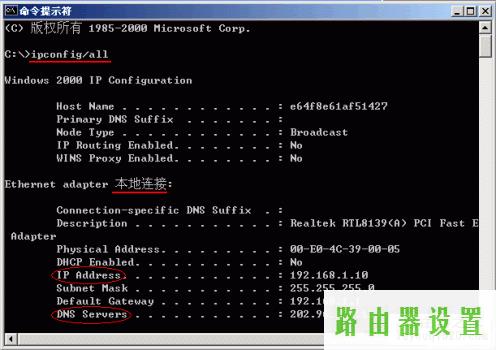

在DOS窗口键入：ipconfig/all 并回车键，当见到相近如下所示信息内容，表明配备起效 ，

1. IP Address . . . . . . . . . . . . . . . . . . . . . . . . . . ：192. 168. 1. 10
2.
3. Subnet Mast . . . . . . . . . . . . . . . . . . . . . . . . . .： 255. 255. 255. 0
4.
5. Default Gateway. . . . . . . . . . . . . . . . . . . . . . . . ：192. 168. 1. 1

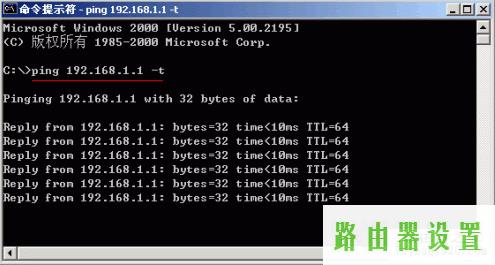

二是以电脑上往无线路由器LAN口推送数据文件，看数据文件能否回到？在DOS窗口运作： ping 192. 168. 1. 1 –t 并回车键，假如发生如下所示相近信息内容，

1. Reply from 192. 168. 1. 1 : bytes=32 time<10ms TTL=128
2.
3. Reply from 192. 168. 1. 1 : bytes=32 time<10ms TTL=128
4.
5. Reply from 192. 168. 1. 1 : bytes=32 time<10ms TTL=128

假如回车键后并没有发生以上的信息内容，确提醒键入的指令“并不是內部指令或外部命令，也不是可运作的应用程序或批程序处理”，则表明指令键入不正确，请查验空格符这类的填写是不是被忽视；

4，进入路由器管理方法页面

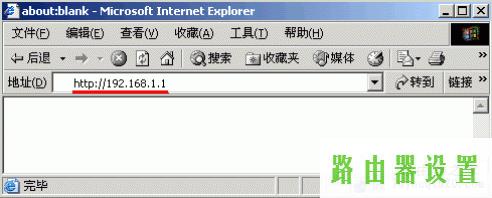

发生图中的信息内容，表明电脑上能够和无线路由器通信了，开启IE电脑浏览器，在地址栏键入 192. 168. 1. 1 并回车键，一切正常状况下易发生规定填写登录名和登陆密码的提示框。自然，也是有不可抗力事件：

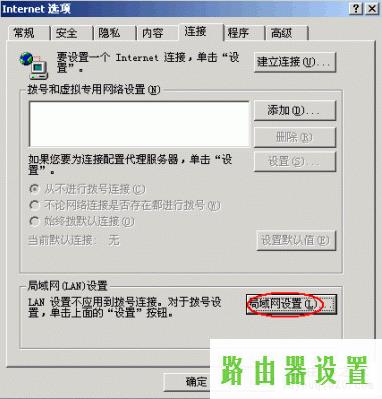

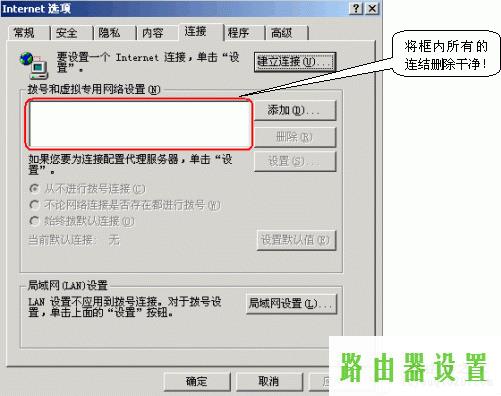

假如开启IE电脑浏览器地址栏键入详细地址回车键，弹出来“脱机工作”的提示框，点即“联接”后发生拔号的小窗口，请点一下IE电脑浏览器工具栏的“专用工具”—“Internet选择项”，在弹出来的窗口内点一下“联接”特性页，页面如下图：

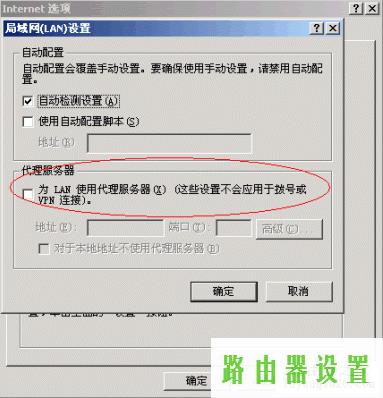

像上边点一下“局域网设置”进到以下页面：

开展了里面的实际操作，应当说进入路由器管理方法页面应当没什么阻碍了；

5，逐渐开展路由器配置

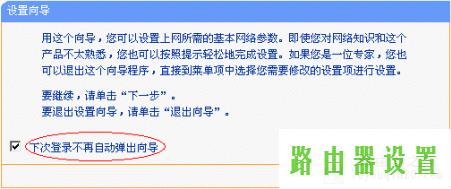

拥有一开始时对光纤入户方法的数据提前准备，配备起來方便快捷多了；刚进入路由器管理方法页面，会弹出来一个相近下面的图“设置向导”页面，能够撤销没理它；

进入路由器管理方法页面，在左列工具栏中点一下“互联网主要参数”—>“WAN口设定”，就在这里开展路由器配置朝向Internet方位的WAN口的工作模式，这也是最核心的一步；

假定您的光纤入户方法为 ADSL PPPoE ，那么就挑选“WAN口联接种类”为“PPPoE”，填写“上网账号” 、“上网口令”，假如您是包月客户，再挑选联接方式为：“全自动联接”，点一下“储存”即成功配备；储存完后“上网口令”框中填写的帐号密码会空出几个，这也是无线路由器为了更好地安全起见专业做的；

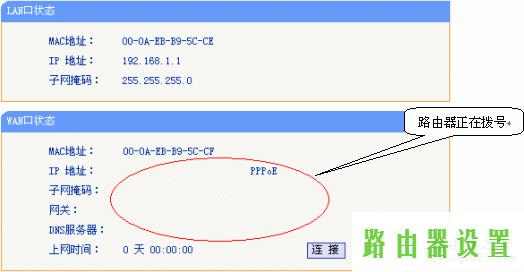

随后您点一下管理方法页面左列的“运作情况”，在运转情况网页页面“WAN口特性”，一开始看不见相匹配的IP地址子网掩码默认网关DNS网络服务器等详细地址，就仿佛下边的这一幅图，那表明无线路由器已经拔号全过程中，直到这种详细地址都出現了相对的消息后，将当中的DNS服务器ip填写电脑上“Internet协议书（TCP/IP）”网页页面相匹配部位确认后，基本上的设定就完成了，沒有影晌得话能够游泳了！

一切正常状况下一两分钟内，图中椭圆型一部分会发生一系列详细地址，说明拔号取得成功；

6，常见故障状况例举

假如图中椭圆型地区一直也没有变，看不见一切详细地址，有下边几个因素造成，请逐一清除：

1） ADSL MODEM上一般都是会有一个ADSL灯，一切正常状况下MODEM通电并接上网络线后，这一灯光节大概周期性地速度闪动，闪动最后终止变成长亮；假如这一灯无节制的闪啊闪便是不长亮，请联络并告之ISP您的ADSL MODEM同局端网络交换机不可以同歩，这一ADSL/DSL灯长亮的标准，是必需的；

2） 在配制全过程中填写“上网口令”的过程中一不小心按错，何不再次键入一遍；

3） ADSL MODEM 开启了“路由模式”， 必须将ADSL MDOEM校准成“桥接模式”；如何校准到桥接模式能够和MODEM生产厂家联络获得操作步骤；还可以那样分辨：电脑上接MODEM，而且在电脑上拔号，拔号取得成功之后能够网上，如果是这些状况得话，则表明MODEM的工作方式是桥接模式，能够清除这一概率；

4） ISP将电脑网卡的MAC地址帮定到ADSL路线上；处理的法子便是应用无线路由器的“MAC地址复制”作用，将网口的MAC地址拷贝到无线路由器的WAN口；

假如里面的概率都解决了，ADSL PPPoE拔号一般就没有什么情况了，下边例举的是另两个非常值得了解的问题缘故；

5） 您的光纤入户方法是那类以太网接口线立即引进，并不是ADSL但一样必须拔号，拔号的系统不限于一种，验证应用的合同也是PPPoE，但便是拔号取得成功不上；假如ISP服务承诺网络带宽是10Mbps ，提议：找一个10/100M响应式的网络交换机，将宽带网络三相五线接在网络交换机上，随后再相互连接网络交换机到无线路由器WAN口；通过那样一个速度兼容的全过程，拔号应当没有问题的；

6） 选购无线路由器前，您也是根据程序运行拨号软件，填写登录名动态口令拔号。但拨号软件是ISP给予的专门手机软件，其他手机软件拔号是完成不上的；如果是这些状况，请联络ISP咨询一下：您的光纤入户，验证应用的协议书是802. 1X 吗？如果是的，有一种可能是认证管理系统在研发流程中添加独享信息内容，造成路由器拨号不成功；

7，别的路由器配置

1） 安全策略

当能够正常的网上了，很有可能出自差异的缘故，您需要对內部内网的电脑上网实际操作，对外开放不一样的管理权限，例如只容许登陆一些网址、只有收取和发送E-mail、一部分有限定、一部分不限定；客户在这些方面要求差别比较大，有一些根据无线路由器能够完成，有一些用无线路由器是没法彻底完成的，例如“IP地址和网卡地址关联”这一作用，无线路由器不可以彻底保证；

大家网上的实际操作，其本质是电脑上持续推送post请求数据文件，这种要求数据文件必定包括一些主要参数例如：源IP、目地IP、源端口号、目地端口号这些；无线路由器恰好是根据对那些基本参数的限定，来做到操纵內部内网的电脑上不一样网上管理权限的目地；

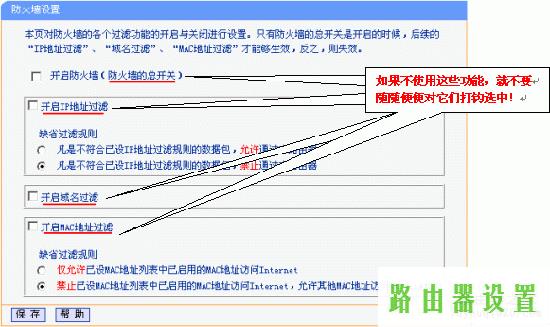

下边大家会例举具备象征性的配备举例说明，来表明无线路由器“防火墙设置”、“IP地址过虑”这种作用是怎样使用的？例举的例子及其上边红色字体一部分的表述，全是因为协助您尽量了解每个作用主要参数的含意，仅有了解了主要参数的含意，您才能够自由的配备过虑标准，快速完成您期望的目地，而不可能由于配备问题致使无法应用那些作用，也不会由于因为无法得到及早的服务支持而拖延您的运用；

除开总闸，还有便是2个过虑作用“默认设置过虑标准”的明确，什么叫默认设置过虑标准？我们在实际标准设定界面里，界定一些特殊的标准，对满足条件的数据开展调节解决，而这里的“默认设置标准”说白了，限制的是大家订制的标准中并没有牵涉到不符的数据文件应该怎么办？这一应当不难理解吧；

一个数据文件，要吗合乎大家制定的标准，要吗不符大家制定的标准但与此同时必然合乎默认设置标准；

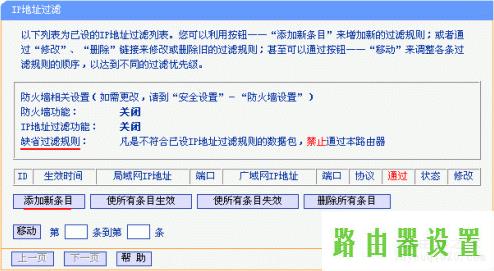

图中便是“IP地址过虑”网页页面，我们可以见到默认设置的过虑标准，能够添加新内容；

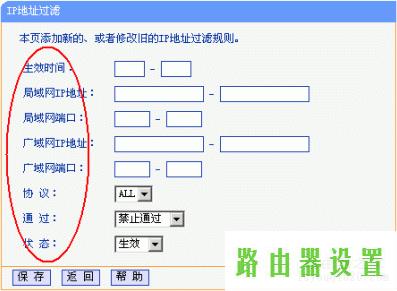

图中便是详尽详细的规范设定网页页面，各类主要参数如上；

大家配备一条标准：限定內部内网的一台电脑上，IP地址192. 168. 1. 10，只让它登陆www.tp-link.com.cn这一网址，其他一切操作方法都不好；

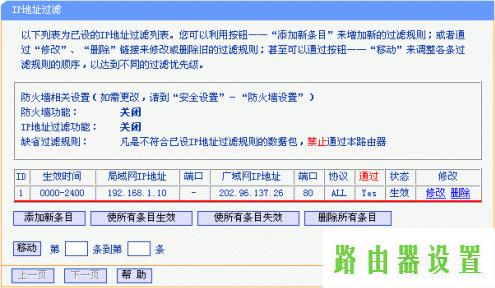

上边这条标准能够理解为：内部网电脑上往外网地址推送数据文件，数据文件的源IP地址是要限定的这台计算机的IP地址192. 168. 1. 10，数据文件目地IP地址202. 96. 137. 26 ，也就是www.tp-link.com.cn这一网站域名相对应的公网IP详细地址，局域网要求由于是对于企业网站的限定，因此端口是80 ；标准设定好页面如下图：

能够在配备好的标准网页页面清楚见到，标准起效时间24钟头，操纵的另一半是IP地址为 192. 168. 1. 10这台服务器，局域网络后边的端口号默认设置不必填，局域网IP地址栏填写的是www.tp-link.com.cn相匹配的公网IP详细地址，端口由于是网址因此填80，协议书一般默认设置挑选ALL就可以了；是不是容许根据呢？由于默认设置标准是严禁不符设置标准的数据文件根据无线路由器，因此合乎设置标准的数据文件容许根据，标准情况为起效的；

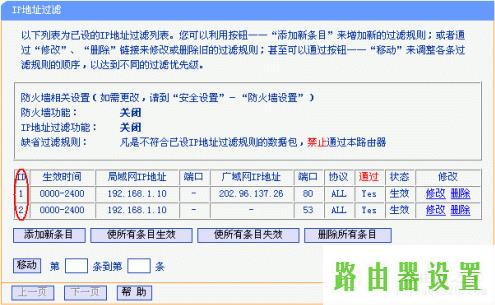

上边这幅照片添加了第二条标准，我想问一下第二条标准设置的是啥数据文件？

假如您的标准中涉及到对网址开展限定，也就是目地要求端口号是80的，则需要考虑到相应的将53这一端口号相匹配数据文件也容许根据，由于53相匹配的是前往“解析域名网络服务器”的数据文件，用以将网站域名（如win7sky.com）和IP地址（如202. 96. 137. 26）相匹配的，因此务必开！

路由器配置“IP地址过虑标准”这一作用用于完成您的一些目地，最首要的是剖析都需要做这些操纵，随后挑选什么样的默认设置标准？配备如何的过虑标准？假如您信心掌握这一作用的真真正正功效，根据细心参考文献与在无线路由器上不断的试验，您一定能够。
